Hier finden Sie die Sicherungskasten-Belegung für den Toyota RAV4 XA20 der Baujahre 2001 bis 2005. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Toyota RAV4 2001-2005
- Sicherungskasten im Fahrgastraum
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota RAV4 XA20?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsanordnung Toyota RAV4 2001-2005
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota RAV4 sind die Sicherung Nr. 2 „CIG“ (Zigarettenanzünder) und Nr. 3 „POWER OUTLET (Steckdosen) im Sicherungskasten der Instrumententafel.

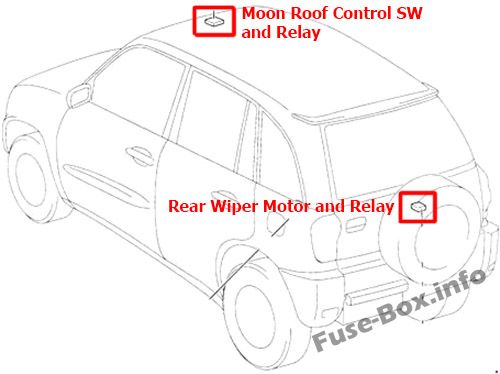

Übersicht Fahrgastraum

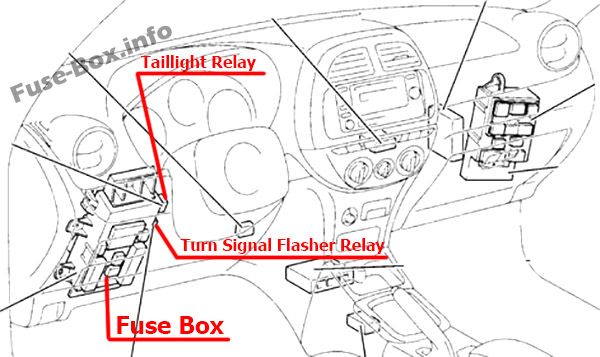

Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Sicherungskasten im Fahrgastraum

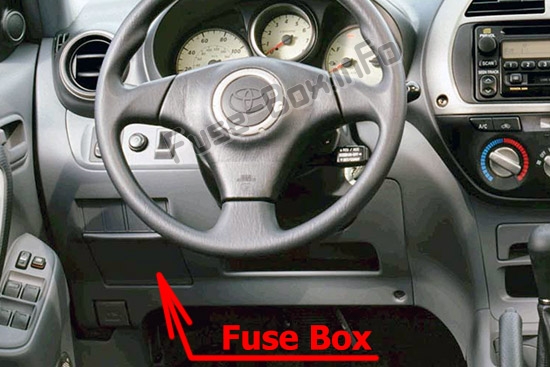

Lage des Sicherungskastens
Der Sicherungskasten befindet sich in der Instrumententafel (auf der Fahrerseite) hinter der Abdeckung.
ad vertisements

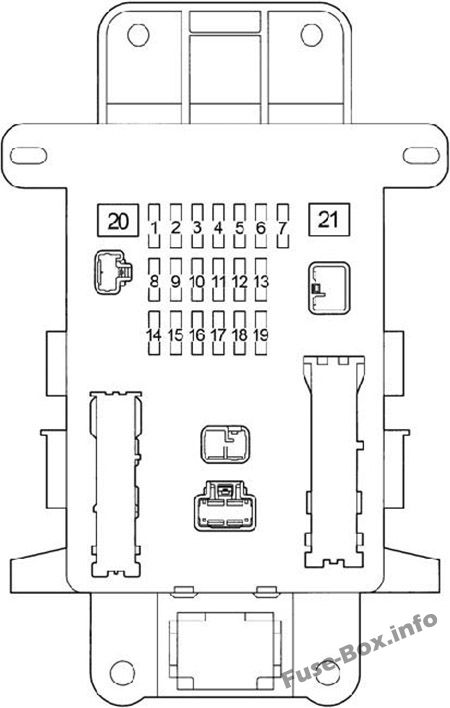

Sicherungsdiagramm
Belegung der Sicherungen im Fahrgastraum-Sicherungskasten
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | STOPPEN | 10 | Bremslichter, hoch montiertes Bremslicht, Antiblockiersystem, Schaltsperrensteuersystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Geschwindigkeitsregelanlage |
| 2 | CIG | fünfzehn | Zigarettenanzünder |
| 3 | STECKDOSE | fünfzehn | Steckdosen |
| 4 | S-HTR | 10 | Sitzheizung |
| 5 | PANEL | 7,5 | Instrumententafelbeleuchtung, Anzeigen und Anzeigen, Nebelscheinwerfer, Instrumententafelbeleuchtungssteuerung, Außenspiegelheizung, Klimaanlage |
| 6 | FR NEBEL | fünfzehn | Nebelscheinwerfer |
| 7 | HORN | 10 | Horn |
| 8 | SCHWANZ | 7,5 | Rückleuchten, Kennzeichenleuchten, Kombiinstrumentleuchten |
| 9 | HECK&PANEL | fünfzehn | Sicherungen „PANEL“ und „TAIL“ |
| 10 | ACC | 7,5 | Auto-Audiosystem, Schaltsperren-Steuerungssystem, Uhr, elektrisch verstellbare Rückspiegel |
| 11 | DEF | 20 | Heckscheibenheizung |
| 12 | MESSGERÄT | 10 | Rückfahrscheinwerfer, elektrische Kühlgebläse, Klimaanlage, Kontrollleuchten für Automatikgetriebe, Ladesystem |
| 13 | OBD | 7,5 | On-Board-Diagnosesystem |
| 14 | IG2 | 10 | Entladungswarnleuchte, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem, SRS-Airbag-System, Anzeigen und Messgeräte |
| fünfzehn | TÜR | 20 | Elektrisches Türschlosssystem |
| 16 | MIR HTR | 10 | Antibeschlagsanlage für Außenspiegel |
| 17 | RR WIP | fünfzehn | Heckscheibenwischer und -waschanlage |
| 18 | WIP | 25 | Scheibenwischer und -waschanlage |
| 19 | ECU IG | 10 | Notblinker, Anzeigen und Messgeräte, Antiblockiersystem, SRS-Airbag-System, Schaltsperren-Kontrollsystem, Geschwindigkeitsregelsystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem |
| 20 | ENERGIE | 30 | Elektrisches Monddach, elektrische Fensterheber |
| 21 | AM1 | 40 | Steckdosen, Heckscheibenheizung, „ACC“, „CIG“, „ECU IG“, „GAUGE“, „RR WIP“, „S-HTR“ und „WIP“ Sicherungen |

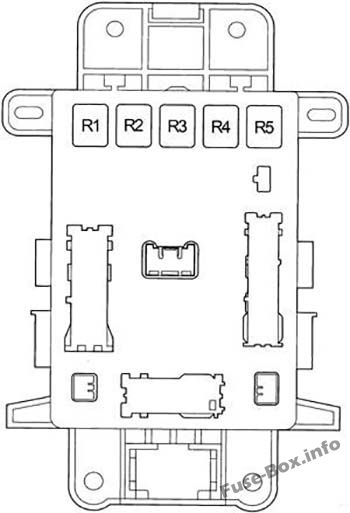

| № | Relais |
|---|---|
| R1 | Horn |
| R2 | Nebelschlussleuchte (RR FOG) |
| R3 | Heckscheibenheizung (DEF) |
| R4 | Steckdose (PWR OUTLET) |
| R5 | Fensterheber (PWR) |
ad vertisements
Motorraum-Sicherungskasten

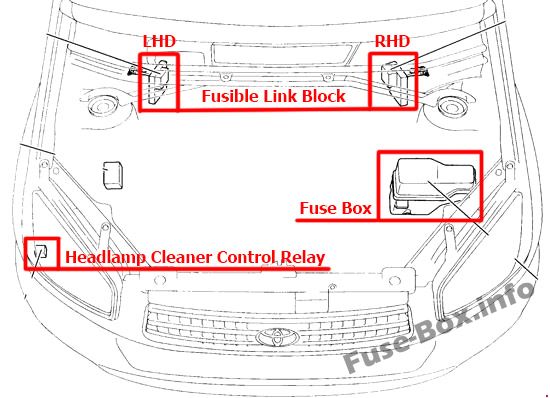

Lage des Sicherungskastens

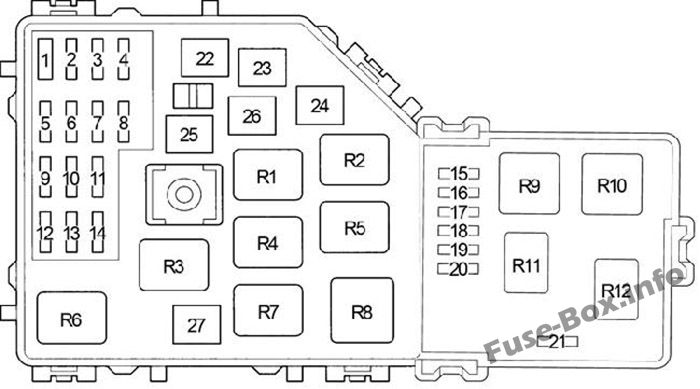

Sicherungsdiagramm
ad vertisements
Zuordnung der Sicherungen und Relais im Motorraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | – | – | Kurzer Stift |
| 2 | ALT-S | 5 | Ladestation |
| 3 | A/F | 20 | A/F-Sensor |
| 3 | RADIO NR.2 | 30 | Audiosystem |
| 4 | EFI1 | 20 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Automatikgetriebeöl-Temperatursensor, „EFI2“- und „EFI3“-Sicherungen |
| 5 | SCHNEIDEN | 30 | Sicherungen „RADIO“ und „DOME“ |
| 6 | HAZ | 10 | Notfallblinker |
| 7 | EFI2 | 5 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 8 | ABS 2 | 30 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrolle, Bremsassistenzsystem |
| 9 | KUPPEL | 10 | Uhr, persönliches Licht, Innenbeleuchtung, Klimaanlage, drahtloses Fernbedienungssystem, Scheinwerfer-Fernlicht-Kontrollleuchte, Anzeigen und Messgeräte, Scheinwerfer-Fernlicht-Kontrollleuchte |
| 10 | MAIN | 30 | Sicherungen „H-LP RH“ und „H-LP LH“ |
| 11 | EFI3 | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Abgasreinigungssystem |
| 12 | RADIO | fünfzehn | Auto-Audiosystem |
| 13 | Klimaanlage | 5 | Klimaanlage |
| 14 | IGN | fünfzehn | Startsystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| fünfzehn | – | – | – |
| 16 | – | – | – |
| 17 | ETCS | 10 | Elektronische Drosselklappensteuerung |
| 18 | H-LP RH | 10 | Rechter Scheinwerfer |
| 19 | H-LP LH | 10 | Linker Scheinwerfer |
| 20 | INJ | – | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 21 | NS | 5 | Startsystem |
| 22 | AM2 | 30 | Entladungswarnleuchte, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem, SRS-Airbagsystem und Sicherung „IG2“ |
| 23 | HTR | 40 | Klimaanlage |
| 24 | H-LP CLN | 30 | Scheinwerferreiniger |
| 24 | F-HTR | 30 | Kraftstoffheizung |
| 25 | CDS | 30 | Elektrischer Lüfter |
| 26 | ABS 1 | 40/50 | Antiblockiersystem |
| 27 | RDI | 30 | Elektrischer Lüfter |
| Relais | |||
| R1 | Motorsteuergerät (EFI MAIN) | ||
| R2 | Elektrischer Lüfter (FAN NO.3) | ||
| R3 | Zündung (IG2) | ||
| R4 | Elektrischer Lüfter (FAN NO.2) | ||
| R5 | Luft-Kraftstoff-Verhältnis-Sensor (A/F) | ||
| R6 | Elektrischer Lüfter (FAN NO.2) | ||
| R7 | Kraftstoffpumpe (C/OPN) | ||
| R8 | Heizung (HTR) | ||
| R9 | Anlasser (ST) | ||
| R10 | Tagfahrlicht (DRL) | ||
| R11 | Motorsteuergerät | ||
| R12 | – |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota RAV4 XA20?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
