Hier finden Sie die Sicherungskasten-Belegung für den Subaru Forester SH der Baujahre 2008 bis 2012. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Subaru Forester 2008-2012
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Subaru Forester SH?
- Was zeigt die Sicherungsbelegung?
- Weitere Subaru Sicherungskasten-Belegungen
Sicherungsanordnung Subaru Forester 2008-2012
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Forester sind die Sicherungen #13 (Zubehörsteckdose – Mittelkonsole) und #20 (Zubehörsteckdose – Instrumententafel) im Sicherungskasten Instrumententafel.
Lage des Sicherungskastens
Es befindet sich hinter der Abdeckung links vom Lenkrad.
Sicherungsdiagramm
Zuordnung der Sicherungen in der Instrumententafel
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhänger |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 20A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit, Uhr |
| 12 | 15A | Automatikgetriebe, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15A | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | Leer | (FWD-Anschluss für AWD AT-Fahrzeuge) |
| 16 | 10 A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | Leer | |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5A | Anlasserrelais |
| 22 | 15A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | 15A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15A | Audioeinheit, Uhr |
| 25 | 15A | SRS-Airbagsystem |
| 26 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais, Heck- und Beleuchtungsrelais |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | 30A | Frontscheibenwischer |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | Leer | |
| 33 | 7,5A | Steuergerät für ABS / Fahrdynamik |
Lage des Sicherungskastens
ad vertisements

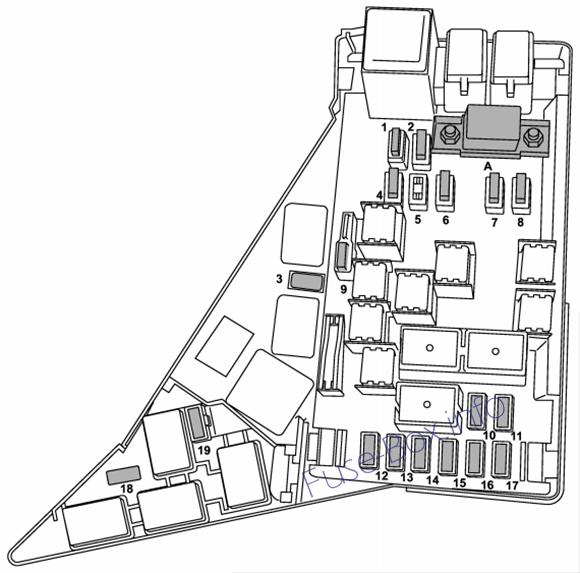

Sicherungsdiagramm
Zuordnung der Sicherungen im Motorraum
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamiksteuergerät |
| 2 | 25A | Hauptlüfter |
| 3 | 10 A | Sekundärluft-Kombiventil (Turbo-Modelle) |
| 4 | 25A | Unterlüfter |
| 5 | Leer | |
| 6 | 10 A | Audio |
| 7 | 30A | Scheinwerfer (Abblendlicht) |
| 8 | 15A | Scheinwerfer (Fernlicht) |
| 9 | 20A | Reservebeleuchtung |
| 10 | 15A | Horn |
| 11 | 25A | Heckscheibenheizung Spiegelheizung |
| 12 | 15A | Benzinpumpe |
| 13 | 10 A | Steuergerät für Automatikgetriebe |
| 14 | 7,5A | Motorsteuergerät |
| fünfzehn | 15A | Abbiege- und Warnblinker |
| 16 | 15A | Heck- und Beleuchtungsrelais |
| 17 | 7,5A | Generator |
| 18 | 15A | Scheinwerfer (rechts) |
| 19 | 15A | Scheinwerfer (links) |
