In diesem Artikel betrachten wir die zweite Generation des Subaru Impreza (GD, GG), von 2000 bis 2007 produzierte Hier finden Sie Sicherungskasten Diagramme von finden Subaru Impreza 2001, 2002, 2003, 2004, 2005, 2006 und 2007 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung jeder Sicherung (Sicherungsanordnung).
der Inhalt
Sicherungsanordnung Subaru Impreza 2001-2007
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Subaru Impreza sind die Sicherungen Nr. 4 (Zubehörsteckdose vorne, Zigarettenanzünder), Nr. 19 (2001: Zubehörsteckdose hinten) und Nr. 23 (2003-2007: Zubehörsteckdose – Gepäck) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil

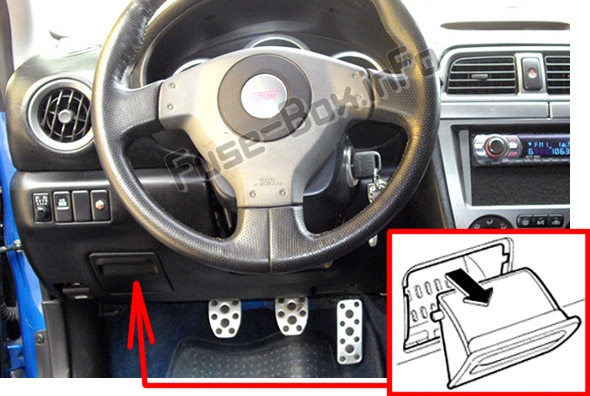

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
Motorraum

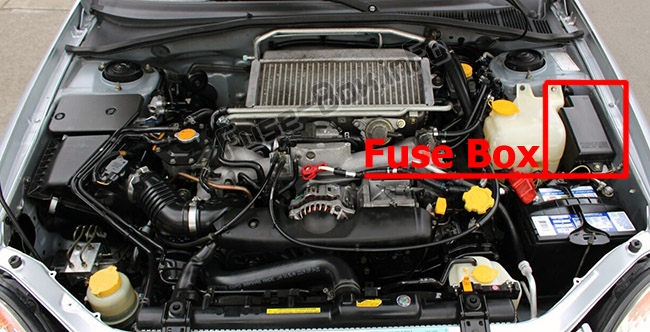

2001-2005

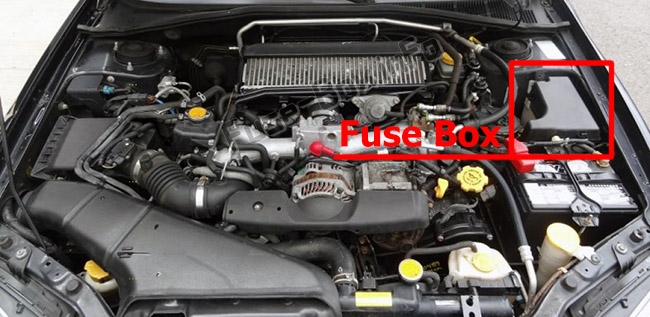

2006-2007
Sicherungskastendiagramme
ad vertisements
2001
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2001)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | Leer | |
| 4 | 20A | Zubehör-Steckdose vorne, Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelleuchte |
| 8 | 20A | ABS-Magnetventil |
| 9 | 15A | Radio, Uhr |
| 10 | Leer | |
| 11 | 15A | Motorzündanlage, SRS-Airbag |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | Leer | |
| 14 | 15A | AT-Schaltsperre, ABS-Steuerung, Tempomat, |
| fünfzehn | 20A | Scheibenwischer und -waschanlage, Heckscheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Blinklicht, SRS-Airbagsystem-Warnleuchte |
| 19 | 20A | Zubehörsteckdose hinten, Sitzheizung |
ad vertisements
Motorraum

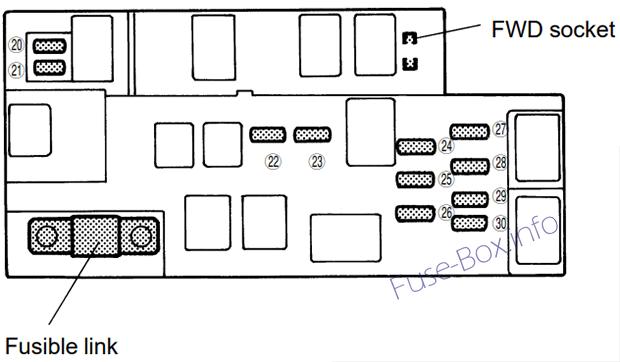

Zuordnung der Sicherungen im Motorraum (2001)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 20 | 20A | Kühlerlüfter (Haupt) |
| 21 | 20A | Kühlerlüfter (Sub) |
| 22 | 20A | Heckscheibenheizung |
| 23 | 15A | Warnblinker, Hupe |
| 24 | 15A | Elektrisches Türschloss |
| 25 | 10 A | Steuergerät für Automatikgetriebe |
| 26 | 10 A | Generator |
| 27 | 15A | Scheinwerfer (rechte Seite) |
| 28 | 15A | Scheinwerfer (linke Seite) |
| 29 | 20A | Lichtschalter |
| 30 | 15A | Uhr, Innenbeleuchtung |
2002
ad vertisements
Instrumententafel
Zuordnung von Sicherungen in der Instrumententafel (2002)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, Keyless Entry |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelleuchte |
| 8 | 20A | ABS-Magnetventil |
| 9 | 15A | Radio |
| 10 | Leer | |
| 11 | 15A | Motorzündanlage, SRS-Airbag, AT-Steuerung |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 10 A | Kombizähler, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat |
| 19 | 20A | Spiegelheizung |
ad vertisements
Motorraum

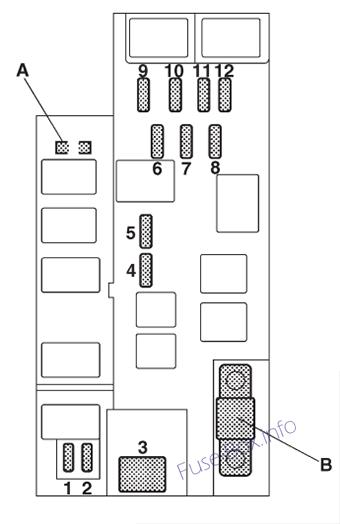

Zuordnung der Sicherungen im Motorraum (2002)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | FWD-Buchse (außer Turbo-Modell) | |
| B | Hauptsicherung | |
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinker, Hupe |
| 6 | 15A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr, Innenbeleuchtung |
2003, 2004
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2003, 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, schlüsselloser Fernzugang |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelleuchte |
| 8 | 20A | ABS-Magnetventil |
| 9 | 15A | Radio |
| 10 | Leer | |
| 11 | 15A | Motorzündanlage, SRS-Airbag, AT-Steuerung |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 10 A | Kombizähler, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat |
| 19 | 20A | Spiegelheizung |
| 20 | Leer | |
| 21 | Leer | |
| 22 | 10 A | ABS-Zündung |
| 23 | 20A | Zubehörsteckdose (Fracht) |
ad vertisements
Motorraum

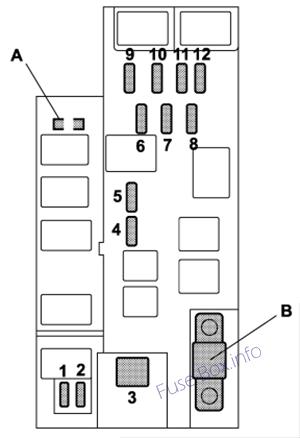

Zuordnung der Sicherungen im Motorraum (2003, 2004)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | FWD-Buchse (außer Turbo-Modell) | |
| B | Hauptsicherung | |
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinker, Hupe |
| 6 | 15A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr, Innenbeleuchtung |
2005
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2005)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, schlüsselloser Fernzugang |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelleuchte |
| 8 | 20A | ABS-Magnetventil |
| 9 | 15A | Radio |
| 10 | Leer | |
| 11 | 15A | Motorzündanlage, SRS-Airbag, AT-Steuerung |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 10 A | Kombizähler, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat |
| 19 | 20A | Spiegelheizung |
| 20 | Leer | |
| 21 | Leer | |
| 22 | 10 A | ABS-Zündung |
| 23 | 20A | Zubehörsteckdose (Fracht) |
ad vertisements
Motorraum

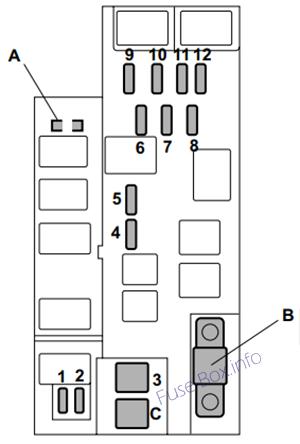

Zuordnung der Sicherungen im Motorraum (2005)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | FWD-Buchse (außer Turbo-Modell) | |
| B | Hauptsicherung | |
| C | Motorsensor (Nicht-Turbo-Modelle) | |
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinker, Hupe |
| 6 | 15A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 15A | Uhr, Innenbeleuchtung |
2006
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2006)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, schlüsselloser Fernzugang |
| 4 | 20A | Zigarettenanzünder, Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelleuchte |
| 8 | 20A | ABS-Magnetventil |
| 9 | 15A | Radio |
| 10 | Leer | |
| 11 | 15A | Motorzündanlage, SRS-Airbag, AT-Steuerung |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 10 A | Kombizähler, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat |
| 19 | 20A | Spiegelheizung |
| 20 | Leer | |
| 21 | 15A | Zündspule (nur Modelle ohne Turbo) |
| 22 | 10 A | ABS-Zündung |
| 23 | 20A | Zubehörsteckdose (Fracht), Sitzheizung |
ad vertisements
Motorraum

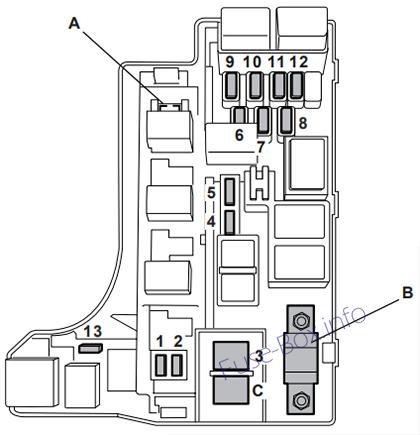

Zuordnung der Sicherungen im Motorraum (2006)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | FWD-Buchse (AT-Modelle außer Turbo) | |
| B | Hauptsicherung | |
| C | Motorsensor (Nicht-Turbo-Modelle) | |
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinker, Hupe |
| 6 | 15A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 20A | Uhr, Innenbeleuchtung |
| 13 | 10 A | Sekundärluft-Kombiventil (nur Turbo-Modelle) |
2007
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2007)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 15A | Heizlüfter |
| 2 | 15A | Heizlüfter |
| 3 | 15A | Elektrisches Türschloss, schlüsselloser Fernzugang |
| 4 | 20A | Steckdose (vorne), Ferngesteuerte Rückspiegel |
| 5 | 10 A | Rücklicht, Standlicht |
| 6 | 15A | SRS-Airbag |
| 7 | 15A | Nebelleuchte |
| 8 | 20A | ABS-Magnetventil |
| 9 | 15A | Radio |
| 10 | Leer | |
| 11 | 15A | Motorzündanlage, SRS-Airbag, AT-Steuerung |
| 12 | 10 A | Helligkeitsregelung der Beleuchtung |
| 13 | 10 A | Kombizähler, SRS-Lampe |
| 14 | 10 A | Heckscheibenwischer und -waschanlage |
| fünfzehn | 30A | Scheibenwischer und -waschanlage |
| 16 | 20A | Bremslicht |
| 17 | 15A | Klimaanlage |
| 18 | 15A | Rückfahrlicht, Tempomat |
| 19 | 20A | Spiegelheizung |
| 20 | Leer | |
| 21 | 15A | Zündspule (nur Modelle ohne Turbo) |
| 22 | Leer | |
| 23 | 20A | Zubehörsteckdose (Fracht), Sitzheizung |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2007)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | FWD-Buchse (AT-Modelle außer Turbo) | |
| B | Hauptsicherung | |
| C | Motorsensor (Nicht-Turbo-Modelle) | |
| 1 | 20A | Kühlerlüfter (Haupt) |
| 2 | 20A | Kühlerlüfter (Sub) |
| 3 | 30A | ABS-Motor |
| 4 | 20A | Heckscheibenheizung |
| 5 | 15A | Warnblinker, Hupe |
| 6 | 15A | Blinker |
| 7 | 10 A | Steuergerät für Automatikgetriebe |
| 8 | 10 A | Generator |
| 9 | 15A | Scheinwerfer (rechte Seite) |
| 10 | 15A | Scheinwerfer (linke Seite) |
| 11 | 20A | Lichtschalter |
| 12 | 20A | Uhr, Innenbeleuchtung |
| 13 | 10 A | Sekundärluft-Kombiventil (nur Turbo-Modelle) |
