Hier finden Sie die Sicherungskasten-Belegung für den Subaru Impreza der Baujahre 2017 bis 2019. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
Sicherungsbelegung Subaru Impreza 2017-2019…
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Impreza sind die Sicherungen Nr. 2 „CIGAR SEAT/H“ und Nr. 7 „12V BUCHSE“ im Sicherungskasten der Instrumententafel.
Passagierabteil

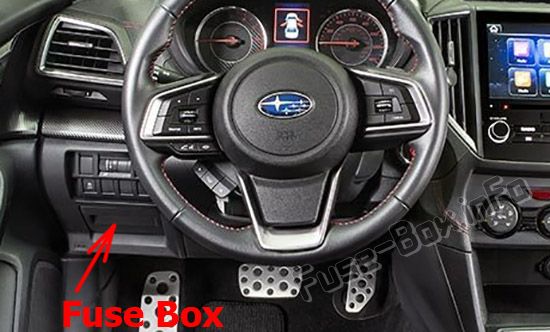

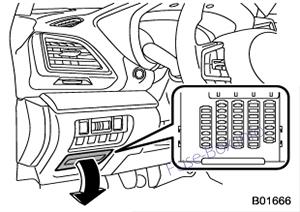

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

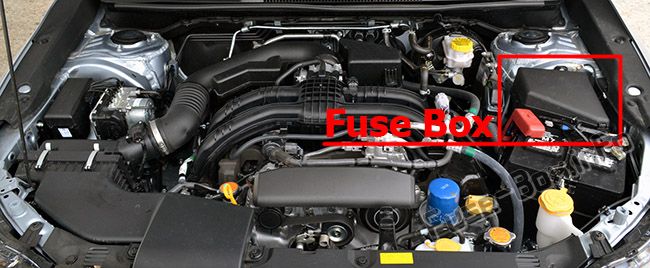

Motorraum
2017, 2018, 2019
Instrumententafel
ad vertisements

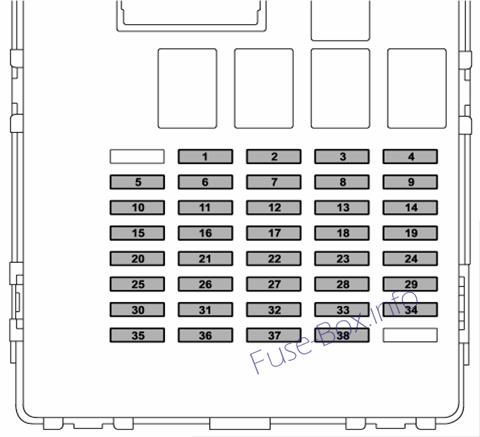

Zuordnung der Sicherungen in der Instrumententafel
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | Leer | |
| 2 | 20A | ZIGARRENSITZ/H |
| 3 | 7,5A | IG A-1 |
| 4 | 15A | AUDIO-NAVI |
| 5 | 15A | IG B-2 |
| 6 | Leer | |
| 7 | 15A | 12V STECKDOSE |
| 8 | 15A | Klimaanlage IG |
| 9 | 7,5A | ACC |
| 10 | 7,5A | IG B-1 |
| 11 | Leer | |
| 12 | Leer | |
| 13 | 7,5A | IG A-3 |
| 14 | 7,5A | EINHEIT +B |
| fünfzehn | 7,5A | METER IG |
| 16 | Leer | |
| 17 | 7,5A | SPIEGEL |
| 18 | 7,5A | LAMPE IG |
| 19 | 10 A | IG A-2 |
| 20 | 10 A | SRS-AIRBAG |
| 21 | Leer | |
| 22 | 15A | STRG/H |
| 23 | 10 A | DRL |
| 24 | Leer | |
| 25 | Leer | |
| 26 | 10 A | SICHERN |
| 27 | Leer (2017, 2018) 10A (2019) |
Klimaanlage + B (2019) |
| 28 | 20A | TRAIL R.FOG |
| 29 | Leer | |
| 30 | Leer | |
| 31 | Leer | |
| 32 | 7,5A | ILLUMI |
| 33 | 7,5A | SCHLÜSSEL SW A |
| 34 | Leer | |
| 35 | Leer | |
| 36 | 7,5A | SCHLÜSSEL SW B |
| 37 | 7,5A | STOPPEN |
| 38 | 7,5A | AUGENSEHEN |
Motorraum

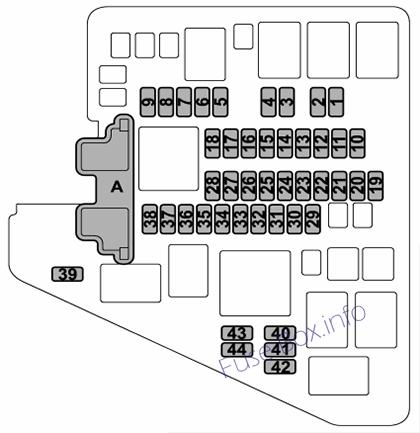

Zuordnung der Sicherungen im Motorraum
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 7,5A | HORN 2 |
| 2 | 7,5A | HORN 1 |
| 3 | 15A | H/L LO RH |
| 4 | 15A | H/L LO LH |
| 5 | 7.5A (2017, 2018) Leer (2019) |
ACTGS (2017-2018) |
| 6 | 10 A | H/L HALLO RH |
| 7 | 10 A | H/L HALLO LH |
| 8 | 10 A | SCHWANZ |
| 9 | 10 A | ODS |
| 10 | 7,5A | OBD |
| 11 | 7,5A | PU B/UP |
| 12 | 30A | JB-B |
| 13 | 15A | GEFAHR |
| 14 | 20A | TREIBSTOFF |
| fünfzehn | 7,5A / – | D-OP+B / Leer |
| 16 | 10 A | MB-B |
| 17 | 15A | D/L |
| 18 | 10 A | DCM |
| 19 | 20A | TCU |
| 20 | 7,5A | CVT-SSR |
| 21 | 15A | IG-SPULE |
| 22 | 10 A | AVCS |
| 23 | 10 A | E/G2 |
| 24 | Leer | |
| 25 | Leer | |
| 26 | 20A | O2 HTR |
| 27 | 15A | E/G1 |
| 28 | Leer | |
| 29 | 30A | BACKUP |
| 30 | 25A | R. DEF |
| 31 | 20A | AUDIO |
| 32 | 30A | VDC SOL |
| 33 | 25A | HAUPTLÜFTER |
| 34 | 25A | SUB-FAN |
| 35 | 10 A | ENTEISER |
| 36 | 15A | F. FOG (2017, 2018) F. FOG , AGS (2019) |
| 37 | 15A | GEBLÄSE |
| 38 | 15A | GEBLÄSE |
| 39 | Leer | |
| 40 | 30A | F. WISCHER |
| 41 | 15A | F. WASCHEN |
| 42 | 15A | R. WISCHER |
| 43 | Leer | |
| 44 | Leer |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Subaru Impreza?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
