In diesem Artikel haben wir die dritte Generation des Subaru Impreza (GE, GV, GH, GR) betrachten, produziert von 2007 bis 2014 Hier finden Sie Sicherungskasten Diagramme von finden Subaru Impreza 2008, 2009, 2010 und 2011 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung).
der Inhalt
Sicherungsanordnung Subaru Impreza 2008-2011
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Impreza sind die Sicherungen #13 (Steckdose Mittelkonsole) und #20 (Steckdose Instrumententafel) im Sicherungskasten Instrumententafel.
Lage des Sicherungskastens
Passagierabteil

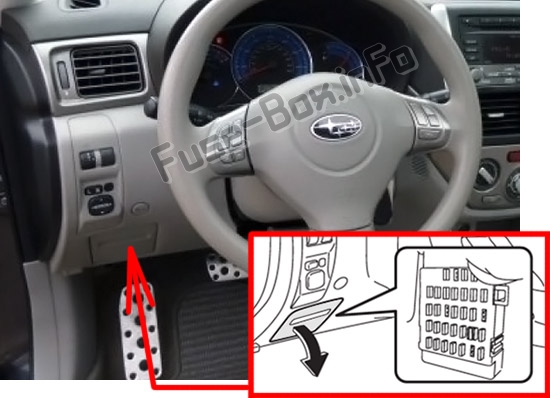

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.

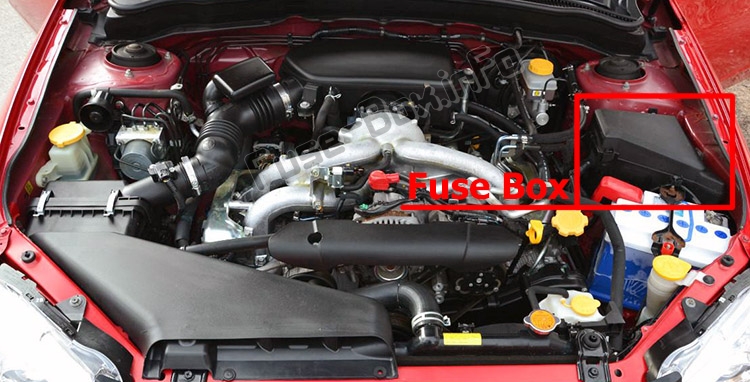

Sicherungskasten im Motorraum
Sicherungskastendiagramme
ad vertisements
2008
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2008)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | Leer | |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 20A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit, Uhr |
| 12 | 15A | Automatikgetriebe, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15A | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | Leer | (FWD-Anschluss für AWD AT-Fahrzeuge) |
| 16 | 10 A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | Leer | |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5A | Anlasserrelais |
| 22 | 15A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | 15A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15A | Audioeinheit, Uhr |
| 25 | 15A | SRS-Airbagsystem |
| 26 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais, Heck- und Beleuchtungsrelais |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | 30A | Frontscheibenwischer |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | Leer | |
| 33 | 7,5A | Steuergerät für ABS / Fahrdynamik |
ad vertisements
Motorraum

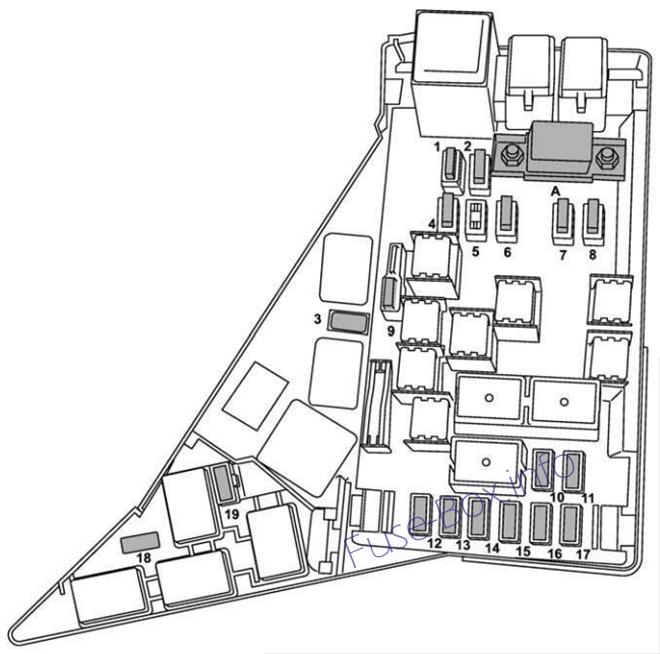

Zuordnung der Sicherungen im Motorraum (2008)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamiksteuergerät |
| 2 | 25A | Hauptlüfter |
| 3 | 10 A | Sekundärluft-Kombiventil (Turbo-Modelle) |
| 4 | 25A | Unterlüfter |
| 5 | Leer | |
| 6 | Leer | |
| 7 | 30A | Scheinwerfer (Abblendlicht) |
| 8 | 15A | Scheinwerfer (Fernlicht) |
| 9 | 20A | Reservebeleuchtung |
| 10 | 15A | Horn |
| 11 | 25A | Heckscheibenheizung, Spiegelheizung |
| 12 | 15A | Benzinpumpe |
| 13 | 10 A | Steuergerät für Automatikgetriebe |
| 14 | 7,5A | Motorsteuergerät |
| fünfzehn | 15A | Abbiege- und Warnblinker |
| 16 | 15A | Heck- und Beleuchtungsrelais |
| 17 | 7,5A | Generator |
| 18 | 15A | Scheinwerfer (rechte Seite) |
| 19 | 15A | Scheinwerfer (linke Seite) |
2009, 2010
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2009, 2010)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | Leer | |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler, Uhr |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 20A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Automatikgetriebe, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15A | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | Leer | (FWD-Anschluss für AWD AT-Fahrzeuge) |
| 16 | 10 A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | Leer | |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5A | Anlasserrelais |
| 22 | 15A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | 15A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15A | Audiogerät |
| 25 | 15A | SRS-Airbagsystem |
| 26 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | 30A | Frontscheibenwischer |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | Leer | |
| 33 | 7,5A | Steuergerät für ABS / Fahrdynamik |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2009, 2010)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamiksteuergerät |
| 2 | 25A | Hauptlüfter |
| 3 | 10 A | Sekundärluft-Kombiventil (Turbo-Modelle) |
| 4 | 25A | Unterlüfter |
| 5 | Leer | |
| 6 | Leer | |
| 7 | 30A | Scheinwerfer (Abblendlicht) |
| 8 | 15A | Scheinwerfer (Fernlicht) |
| 9 | 20A | Reservebeleuchtung |
| 10 | 15A | Horn |
| 11 | 25A | Heckscheibenheizung, Spiegelheizung |
| 12 | 15A | Benzinpumpe |
| 13 | 10 A | Steuergerät für Automatikgetriebe |
| 14 | 7,5A | Motorsteuergerät |
| fünfzehn | 15A | Abbiege- und Warnblinker |
| 16 | 15A | Heck- und Beleuchtungsrelais |
| 17 | 7,5A | Generator |
| 18 | 15A | Scheinwerfer (rechte Seite) |
| 19 | 15A | Scheinwerfer (linke Seite) |
2011
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2011)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | Leer | |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler, Uhr |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 20A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Automatikgetriebe, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole) |
| 14 | 15A | Positionslicht, Schlusslicht, Heckleuchte |
| fünfzehn | Leer | (FWD-Anschluss für AWD AT-Fahrzeuge) |
| 16 | 10 A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | Leer | |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5A | Anlasserrelais |
| 22 | 15A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | 15A | Heckscheibenwischer, Heckscheibenwaschanlage |
| 24 | 15A | Audiogerät |
| 25 | 15A | SRS-Airbagsystem |
| 26 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | 30A | Frontscheibenwischer |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | Leer | |
| 33 | 7,5A | Steuergerät für ABS / Fahrdynamik |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2011)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 10 A | Sekundärluft-Kombiventil (Turbo-Modelle) |
| 4 | 25A | Nebenlüfter (Kühllüfter) |
| 5 | Leer | |
| 6 | 10 A | Audio |
| 7 | 30A | Scheinwerfer (Abblendlicht) |
| 8 | 15A | Scheinwerfer (Fernlicht) |
| 9 | 20A | Backup |
| 10 | 15A | Horn |
| 11 | 25A | Heckscheibenheizung, Spiegelheizung |
| 12 | 15A | Benzinpumpe |
| 13 | 10 A | Steuergerät für Automatikgetriebe |
| 14 | 7,5A | Motorsteuergerät |
| fünfzehn | 15A | Abbiege- und Warnblinker |
| 16 | 15A | Heck- und Beleuchtungsrelais |
| 17 | 7,5A | Generator |
| 18 | 15A | Scheinwerfer (rechte Seite) |
| 19 | 15A | Scheinwerfer (linke Seite) |
