In diesem Artikel betrachten wir den Subaru Impreza der vierten Generation (GJ, GP, VA), produziert von 2011 bis 2016. Hier finden Sie Sicherungskasten-Diagramme des Subaru Impreza 2012, 2013, 2014, 2015 und 2016 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung).
der Inhalt
Sicherungsanordnung Subaru Impreza 2012-2016
Die Sicherungen des Zigarettenanzünders (Steckdose) im Subaru Impreza sind die Sicherungen #13 (Steckdose Mittelkonsole / AC110V – falls vorhanden) und #20 (Steckdose Instrumententafel) im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Passagierabteil

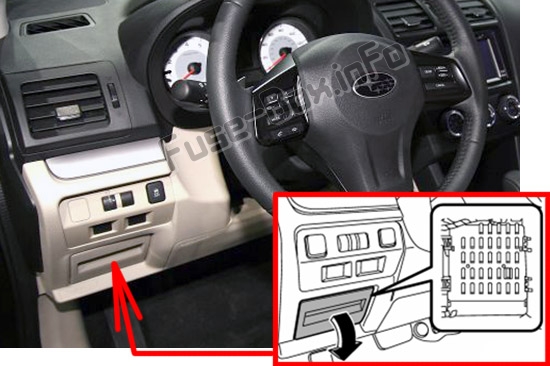

Der Sicherungskasten befindet sich hinter der Abdeckung links vom Lenkrad.
Motorraum
Sicherungskastendiagramme
2012
Instrumententafel

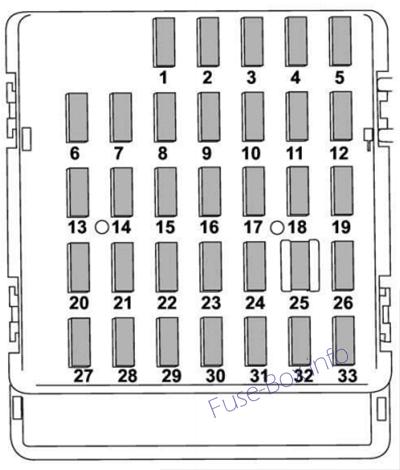

Zuordnung der Sicherungen in der Instrumententafel (2012)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler, Uhr |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 20A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 10 A | Zubehörsteckdose (Mittelkonsole) |
| 13 | (15A) | AC110V (falls installiert) |
| 14 | 15A | Standlicht, Rücklicht, Kombilicht hinten |
| fünfzehn | 10 A | Gepäckleuchte, Uhr |
| 16 | 7,5A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | (Ersatzteil) |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5A | Anlasserrelais |
| 22 | 10 A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | Leer | |
| 24 | 15A | Audioeinheit, Uhr |
| 25 | 15A | SRS-Airbagsystem |
| 26 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 15A | Kupplungsschalter |
| 33 | 7,5A | Steuergerät für Fahrdynamikregelung |
ad vertisements
Motorraum

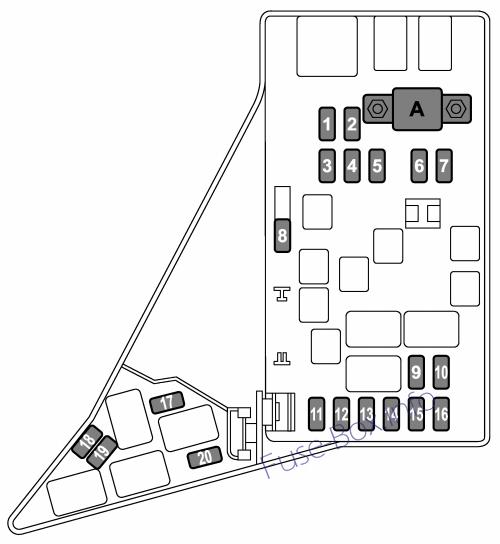

Zuordnung der Sicherungen im Motorraum (2012)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Nebenlüfter (Kühllüfter) |
| 4 | Leer | |
| 5 | Leer | |
| 6 | 30A | Scheinwerfer (Abblendlicht) |
| 7 | 15A | Scheinwerfer (Fernlicht) |
| 8 | 20A | Backup |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15A | Benzinpumpe |
| 12 | 20A | Steuergerät für Automatikgetriebe |
| 13 | 7,5A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 15A | Heck- und Beleuchtungsrelais |
| 16 | 7,5A | Generator |
| 17 | Leer | |
| 18 | Leer | |
| 19 | 15A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15A | Scheinwerfer (Abblendlicht – links) |
2013, 2014, 2015
ad vertisements
Instrumententafel
Zuordnung der Sicherungen in der Instrumententafel (2013, 2014, 2015)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhängerkupplungsstecker |
| 2 | Leer | |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler, Uhr |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 15A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole), AC110V (falls vorhanden) |
| 14 | 15A | Standlicht, Rücklicht, Kombilicht hinten |
| fünfzehn | 10 A | Gepäckleuchte, Uhr |
| 16 | 7,5A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | (Ersatzteil) |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 7,5A | Anlasserrelais |
| 22 | 10 A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit, Uhr |
| 25 | 15A | SRS-Airbagsystem |
| 26 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Kupplungsschalter, Steuergerät für Lenkschloss |
| 33 | 7,5A | Steuergerät für Fahrdynamikregelung |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2013, 2014, 2015)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Nebenlüfter (Kühllüfter) |
| 4 | Leer | |
| 5 | Leer | |
| 6 | 30A | Scheinwerfer (Abblendlicht) |
| 7 | 15A | Scheinwerfer (Fernlicht) |
| 8 | 20A | Backup |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15A | Benzinpumpe |
| 12 | 20A | Steuergerät für Automatikgetriebe |
| 13 | 7,5A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 15A | Heck- und Beleuchtungsrelais |
| 16 | 7,5A | Generator |
| 17 | Leer | |
| 18 | Leer | |
| 19 | 15A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15A | Scheinwerfer (Abblendlicht – links) |
2016
Instrumententafel
ad vertisements
Zuordnung der Sicherungen in der Instrumententafel (2016)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| 1 | 20A | Anhängerkupplungsstecker |
| 2 | 15A | — |
| 3 | 15A | Türverriegelung |
| 4 | 10 A | Scheibenwischer-Enteisungsrelais vorne |
| 5 | 10 A | Kombizähler, Uhr |
| 6 | 7,5A | Rückspiegel mit Fernbedienung, Relais Sitzheizung |
| 7 | 15A | Kombizähler, Integrierte Einheit |
| 8 | 10 A | Stopplicht |
| 9 | 15A | Scheibenwischer vorne |
| 10 | 7,5A | Stromversorgung (Batterie) |
| 11 | 7,5A | Blinkereinheit |
| 12 | 15A | Getriebesteuergerät, Motorsteuergerät, Integrierte Einheit |
| 13 | 20A | Zubehörsteckdose (Mittelkonsole), AC110V (falls vorhanden) |
| 14 | 15A | Standlicht, Rücklicht, Kombilicht hinten |
| fünfzehn | 10 A | Gepäckleuchte Uhr |
| 16 | 7,5A | Erleuchtung |
| 17 | 15A | Sitzheizungen |
| 18 | 10 A | Reservebeleuchtung |
| 19 | 7,5A | Fensterheberrelais, Kühler-Hauptlüfterrelais |
| 20 | 10 A | Zubehörsteckdose (Instrumententafel) |
| 21 | 10 A | Anlasserrelais |
| 22 | 7,5A | Klimaanlage, Relaisspule Heckscheibenheizung |
| 23 | Leer | |
| 24 | 10 A | Audioeinheit, Uhr |
| 25 | 15A | SRS-Airbagsystem |
| 26 | Leer | |
| 27 | 15A | Gebläse |
| 28 | 15A | Gebläse |
| 29 | 15A | Nebelleuchte |
| 30 | Leer | |
| 31 | 7,5A | Automatische Klimaanlage, integrierte Einheit |
| 32 | 7,5A | Kupplungsschalter, Steuergerät für Lenkschloss |
| 33 | 7,5A | Steuergerät für Fahrdynamikregelung |
ad vertisements
Motorraum
Zuordnung der Sicherungen im Motorraum (2016)
| № | Amperebewertung | Schaltkreis |
|---|---|---|
| EIN | Hauptsicherung | |
| 1 | 30A | ABS-Einheit, Fahrdynamik-Steuergerät |
| 2 | 25A | Hauptlüfter (Kühllüfter) |
| 3 | 25A | Nebenlüfter (Kühllüfter) |
| 4 | Leer | |
| 5 | Leer | |
| 6 | 30A | Scheinwerfer (Abblendlicht) |
| 7 | 15A | Scheinwerfer (Fernlicht) |
| 8 | 20A | Backup |
| 9 | 15A | Horn |
| 10 | 25A | Heckscheibenheizung, Spiegelheizung |
| 11 | 15A | Benzinpumpe |
| 12 | 20A | Steuergerät für Automatikgetriebe |
| 13 | 7,5A | Motorsteuergerät |
| 14 | 15A | Abbiege- und Warnblinker |
| fünfzehn | 15A | Heck- und Beleuchtungsrelais |
| 16 | 7,5A | Generator |
| 17 | Leer | |
| 18 | Leer | |
| 19 | 15A | Scheinwerfer (Abblendlicht – rechts) |
| 20 | 15A | Scheinwerfer (Abblendlicht – links) |
