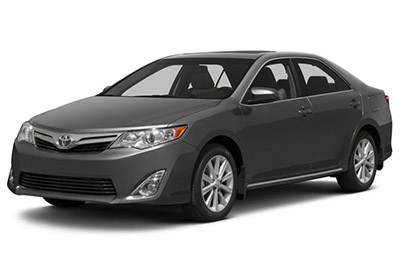

In diesem Artikel betrachten wir die fünfte Generation Toyota Camry (XV50), produziert von 2011 bis 2019. Hier finden Sie Sicherungskasten Diagramme von finden Toyota Camry 2012, 2013, 2014, 2015, 2016 und 2017 , Informationen über die Lage der die Sicherungstafeln im Fahrzeuginneren und lernen Sie die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) kennen.
der Inhalt
Sicherungsanordnung Toyota Camry 2012-2017
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Camry sind die Sicherungen Nr. 15 „P/OUTLET RR“ und Nr. 34 „CIG&P/OUTLET“ im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

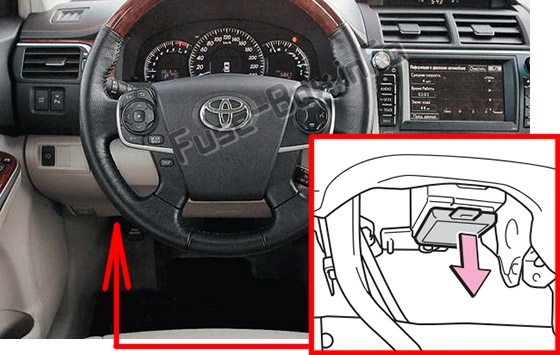

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der Instrumententafel (auf der Fahrerseite), unter der Abdeckung.

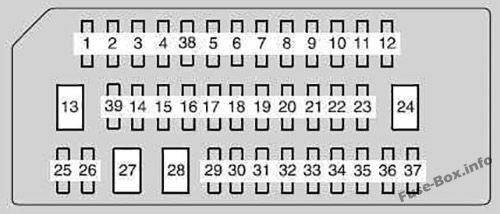

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | ECU-IG1 NO.2 | 10 | Shift-Lock-Steuerungssystem, Sitzheizung, Smart-Key-System, Reifendruck-Warnsystem, drahtlose Fernbedienung, Multiplex-Kommunikationssystem, Audiosystem, Navigationssystem, Monddach, automatischer Blendschutz-Innenspiegel |
| 2 | ECU-IG1 NR.1 | 10 | Fahrzeugstabilitätskontrollsystem, elektrische Kühlgebläse, Lenksensor, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Ladesystem, Heckscheibenheizung, Außenspiegelheizung, Totwinkelüberwachung |
| 3 | PANEL | 10 | Schalterbeleuchtung, Klimaanlage, Schalthebelbeleuchtung, Handschuhfachbeleuchtung, Innenbeleuchtung, persönliche Beleuchtung, Audiosystem, Navigationssystem |
| 4 | SCHWANZ | fünfzehn | Standlicht, Seitenmarkierungslicht, Rücklicht, Kennzeichenbeleuchtung, Nebelscheinwerfer |
| 5 | EPS-IG1 | 7,5 | Elektrische Servolenkung |
| 5 | TÜR R/R | 20 | Elektrische Fensterheber hinten rechts |
| 6 | ECU-IG1 NR.3 | 7,5 | Toter-Winkel-Monitor |
| 6 | TÜR F/L | 20 | Elektrische Fensterheber vorn links, Steuergerät Außenspiegelsteuerung |
| 7 | S/HTR&FAN F/L | 10 | Sitzheizungen |
| 7 | TÜR R/L | 20 | Elektrische Fensterheber hinten links |
| 8 | H-LP LVL | 7,5 | Automatische Leuchtweitenregulierung |
| 9 | WASCHMASCHINE | 10 | Scheibenwischer und -waschanlage |
| 10 | A/C-IG1 | 7,5 | Klimaanlage |
| 11 | WISCHER | 25 | Scheibenwischer und -waschanlage |
| 12 | BKUP LP | 7,5 | Rückfahrscheinwerfer, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, elektronisch gesteuertes Getriebe, Audiosystem, Navigationssystem |
| 13 | TÜR NR.1 | 30 | Elektrische Fensterheber |
| 14 | WISCHER-S | 5 | Keine Schaltung |
| 14 | EPS-IG1 | 7,5 | Elektrische Servolenkung |
| fünfzehn | P/AUSGANG RR | 20 | Steckdose |
| 16 | SFT LOCK-ACC | 5 | Schaltsperre-Steuerungssystem |
| 17 | TÜR R/R | 20 | Elektrische Fensterheber hinten rechts |
| 17 | S./HTR&FAN F/R | 10 | Sitzheizung (vorne rechts) |
| 18 | TÜR R/L | 20 | Elektrische Fensterheber hinten links |
| 18 | S/HTR&FAN F/L | 10 | Sitzheizung (vorne links) |
| 19 | OBD | 10 | On-Board-Diagnosesystem |
| 20 | ECU-B NR.2 | 10 | Smart-Key-System, Reifendruck-Warnsystem |
| 21 | TÜR NR.2 | 20 | Elektrische Fensterheber |
| 22 | AM1 | 7,5 | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Startersystem |
| 23 | STOPPEN | 7,5 | Rücklichter, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Fahrzeugstabilitätskontrollsystem, Antiblockiersystem, elektronisch gesteuertes Getriebe, hoch montiertes Bremslicht, Smart-Key-System, Schaltsperren-Kontrollsystem |
| 24 | P/SITZ RR | 30 | Keine Schaltung |
| 25 | Klimaanlage -B | 7,5 | Klimaanlage |
| 26 | S/DACH | 10 | Monddach |
| 27 | P/SITZ FR | 30 | Elektrische Sitze |
| 28 | PSB | 30 | Keine Schaltung |
| 29 | D/L-AM1 | 20 | Multiplex-Kommunikationssystem, elektrisches Türschloss, Kofferraumöffnungsschalter |
| 30 | TI&TE | 20 | Keine Schaltung |
| 31 | A/B | 10 | Beifahrer-Insassenklassifizierungssystem, SRS-Airbagsystem |
| 32 | ECU-IG2 NR.1 | 7,5 | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 33 | ECU-IG2 NO.2 | 7,5 | Smart-Key-System, Totwinkel-Monitor |
| 34 | CIG&P/ OUTLET | fünfzehn | Steckdose |
| 35 | ECU-ACC | 7,5 | Uhr, Außenspiegel, Multiplex-Kommunikationssystem, Audiosystem, Navigationssystem |
| 36 | S/HTR&FAN FI R | 10 | Sitzheizungen |
| 37 | S/HTR RR | 20 | Keine Schaltung |
| 38 | TÜR V/R | 10 | Elektrische Fensterheber vorn rechts, Steuergerät Außenspiegelsteuerung |
| 39 | ECU-IG1 NR.3 | 7,5 | Keine Schaltung |
Sicherungskasten im Motorraum
Lage des Sicherungskastens
Es befindet sich im Motorraum (links).
ad vertisements

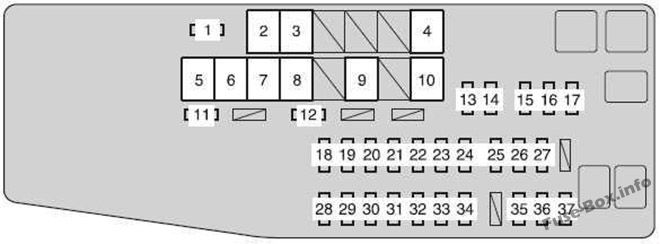

Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | METER-IG2 | 5 | Messgerät und Meter |
| 2 | VENTILATOR | 50 | 2GR-FE: Elektrische Lüfter |
| 3 | H-LPCLN | 30 | Keine Schaltung |
| 4 | HTR | 50 | Klimaanlage |
| 5 | ALT | 120 | Ladestation |
| 6 | ABS Nr. 2 | 30 | Fahrzeugstabilitätskontrollsystem |
| 7 | ST/AM2 | 30 | Startersystem, ECU-IG2 NO.1, A/B, ECU-IG2 NO.2 |
| 8 | H-LP-HAUPT | 30 | H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, Scheinwerfer (Abblendlicht) |
| 9 | ABS Nr. 1 | 50 | Fahrzeugstabilitätskontrollsystem |
| 10 | EPS | 80 | Elektrische Servolenkung |
| 11 | GESCHOREN | 7,5 | GESCHOREN |
| 12 | HORN | 10 | Hörner |
| 13 | EFI NR.2 | fünfzehn | Multiport-Kraftstoffeinspritzsystem / sequentielles Multiport-Kraftstoffeinspritzsystem, elektronisch gesteuertes Getriebe |
| 14 | EFI NR.3 | 7,5 | 2AR-FE: Multiport-Kraftstoffeinspritzsystem/ Sequentielles Multiport-Kraftstoffeinspritzsystem |
| 14 | EFI NR.3 | 10 | 2GR-FE: Multiport-Kraftstoffeinspritzsystem/ Sequentielles Multiport-Kraftstoffeinspritzsystem |
| fünfzehn | INJ | 7,5 | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 16 | ECU-IG2 NR.3 | 7,5 | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Lenkschlosssystem, elektronisch gesteuertes Getriebe |
| 17 | IGN | fünfzehn | Startersystem |
| 18 | D/L-AM2 | 20 | Keine Schaltung |
| 19 | IG2-HAUPT | 25 | IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| 20 | ALT-S | 7,5 | Ladestation |
| 21 | MAIFEIERTAG | 5 | MAIFEIERTAG |
| 22 | TURN&HAZ | fünfzehn | Blinker, Notblinker, Anzeige und Messgeräte |
| 23 | STRG-SPERRE | 10 | Lenkschlosssystem |
| 24 | AMPERE | fünfzehn | Audiosystem |
| 25 | H-LP LH-LO | fünfzehn | Halogenscheinwerfer: Scheinwerfer links (Abblendlicht), manuelle Leuchtweitenregulierung |
| 25 | H-LP LH-LO | 20 | Entladungsscheinwerfer: Linker Scheinwerfer (Abblendlicht), manuelle Leuchtweitenregulierung |
| 26 | H-LP RH-LO | fünfzehn | Halogenscheinwerfer: Rechter Scheinwerfer (Abblendlicht) |
| 26 | H-LP RH-LO | 20 | Entladungsscheinwerfer: Rechter Scheinwerfer (Abblendlicht) |
| 27 | MNL H-LP LVL | 7,5 | Entladungsscheinwerfer: Manuelles Leuchtweitenregulierungssystem |
| 28 | EFI-HAUPT NR.1 | 30 | Mehrkanal-Kraftstoffeinspritzsystem / sequentielles Mehrkanal-Kraftstoffeinspritzsystem, EFI NO.2, EFI NO.3, A/F-Sensor |
| 29 | SCHLAU | 5 | Keine Schaltung |
| 30 | ETCS | 10 | Elektronische Drosselklappensteuerung |
| 31 | ABSCHLEPPEN | 20 | Keine Schaltung |
| 32 | EFI NR.1 | 7,5 | Multiport-Kraftstoffeinspritzsystem / sequentielles Multiport-Kraftstoffeinspritzsystem, elektronisch gesteuertes Getriebe |
| 33 | EFI-HAUPT NR.2 | 20 | 2AR-FE: A/F-Sensor |
| 33 | A/F | 20 | 2GR-FE: A/F-Sensor |
| 34 | AM 2 | 7,5 | Smart-Key-System |
| 35 | RADIO-B | 20 | Audiosystem, Navigationssystem |
| 36 | KUPPEL | 7,5 | Uhr, Waschtischbeleuchtung, Innenbeleuchtung, persönliche Beleuchtung, Kofferraumbeleuchtung, Türbeleuchtung |
| 37 | ECU-B Nr. 1 | 10 | Multiplex-Kommunikationssystem, Smart-Key-System, Anzeige und Messgeräte, Reifendruck-Warnsystem, drahtlose Fernbedienung, Lenksensor, Beifahrer-Insassenklassifizierungssystem, Totwinkel-Monitor |
