Sicherungsanordnung Toyota RAV4 1995-1997

Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota RAV4 ist die Sicherung Nr. 4 „CIG & RAD“ im Sicherungskasten Nr. 1 der Instrumententafel (siehe auch Sicherung „AM1“ im Sicherungskasten des Fahrgastraums №2).

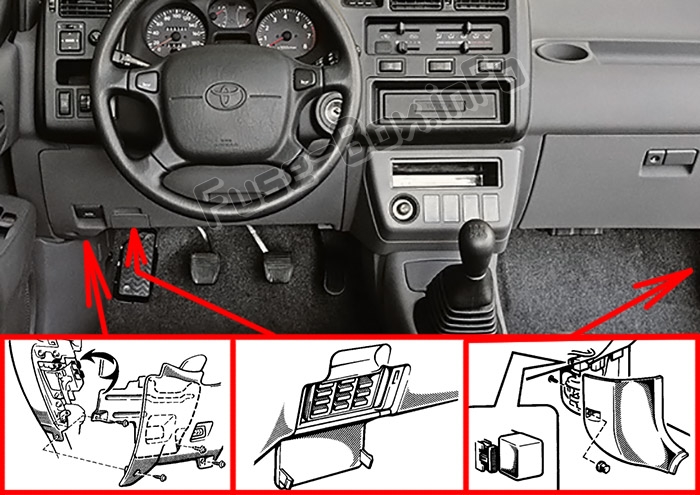

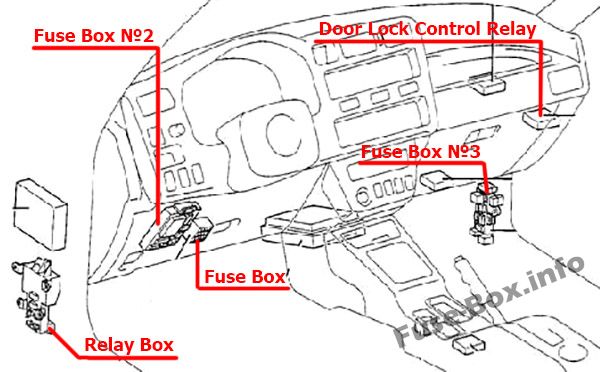

Lage des Sicherungskastens



ad vertisements
Sicherungskasten №1 Diagramm
Der Sicherungskasten befindet sich auf der linken Seite der Instrumententafel hinter der Abdeckung.

Belegung der Sicherungen im Fahrgastraum-Sicherungskasten №1
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | SCHWANZ | 10 | Rückleuchten, Standlicht, Kennzeichenbeleuchtung, Innenbeleuchtung |
| 2 | MESSGERÄT | 11 | Anzeigen und Messgeräte, Service-Erinnerungsanzeigen (außer Warnleuchten für Entladung und offene Tür), Rückfahrscheinwerfer, Klimaanlage, elektrische Fensterheber, Heckscheibenheizung, Mittendifferenzialsperrensystem, elektronisch gesteuertes Automatikgetriebesystem |
| 3 | WENDE | 7,5 | Blinker |
| 4 | CIG & RAD | fünfzehn | Zigarettenanzünder, Uhr, Autoradio, elektrische Rückspiegel |
| 5 | DEF-I/UP | 7,5 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 6 | IGN | 7,5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Entladungswarnleuchte |
| 7 | ECU-IG | 7,5 | Antiblockiersystem, elektronisch gesteuertes Automatikgetriebe |
| 8 | WISCHER | 20 | Scheibenwischer und -waschanlage, Heckscheibenwischer und -waschanlage |
| 9 | – | – | – |
| 10 | SRS | 7,5 | SRS-Airbagsystem |
| 11 | OBD | 7,5 | On-Board-Diagnosesystem |
| 12 | STOPPEN | 10 | Bremslichter |
Sicherungskasten №2 Diagramm

Belegung der Sicherungen und Relais im Sicherungskasten Fahrgastraum №2
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | ENERGIE | 30 | Elektrische Fensterheber, elektrisches Türschlosssystem |
| 2 | DEF | 30 | Heckscheibenheizung |
| 3 | AM1 | 40 | Sicherungen „CIG & RAD“, „WIPER“, „GAUGE“, „ECU-IG“, „TURN“, „TAIL“ und „PANEL“ |
| 4 | – | – | Rauschfilter |
| Relais | |||
| R1 | Entnebelung | ||
| R2 | Leistungshauptrelais | ||
| R3 | Rücklicht | ||
| R4 | Integrationsrelais |
ad vertisements

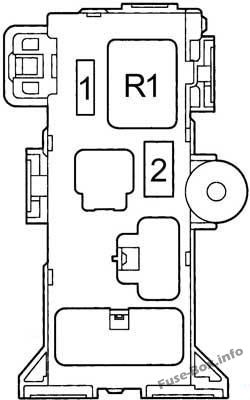

Sicherungskasten №3 Diagramm

Belegung der Sicherungen und Relais im Sicherungskasten Fahrgastraum №3
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | Klimaanlage | 7,5 | Klimaanlage |
| 2 | – | – | – |
| Relais | |||
| R1 | Heizung |

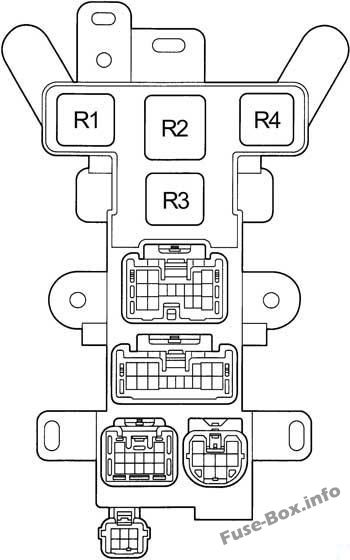

Relaisbox

| № | Relais |
|---|---|
| R1 | Stromkreisöffnungsrelais |
| R2 | – |
| R3 | Blinker Blinker |
| R4 | – |

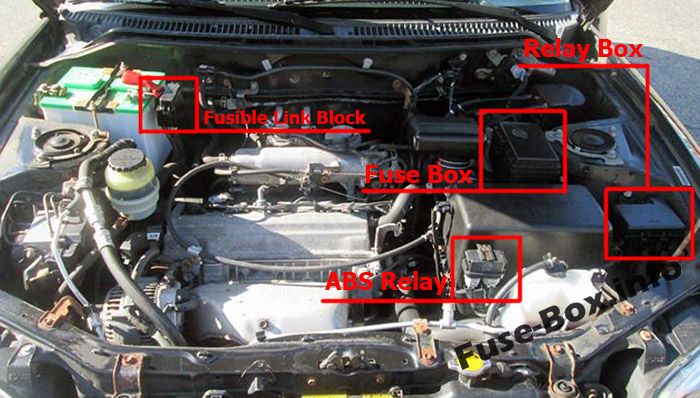

Lage des Sicherungskastens

ad vertisements

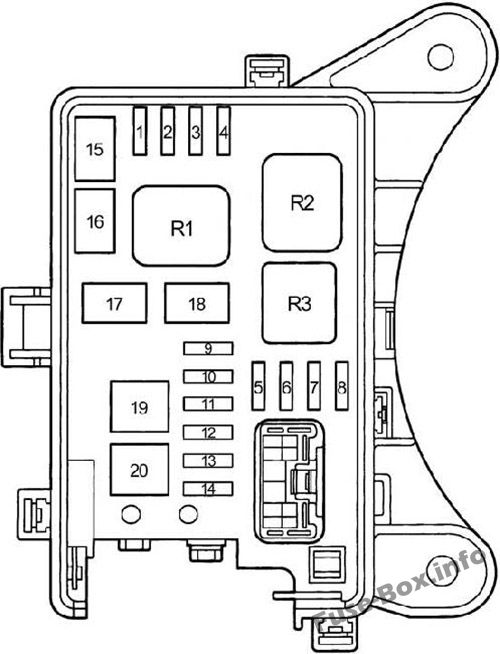

Sicherungsdiagramm

Zuordnung der Sicherungen und Relais im Motorraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | – | – | – |
| 2 | – | – | – |
| 3 | H-LP (LH) | fünfzehn | Linker Scheinwerfer |
| 4 | H-LP (RH) | fünfzehn | Rechter Scheinwerfer |
| 5 | – | – | – |
| 6 | – | – | – |
| 7 | ERSATZTEIL | fünfzehn | Ersatzsicherung |
| 8 | ERSATZTEIL | 10 | Ersatzsicherung |
| 9 | ALT-S | 5 | Ladestation |
| 10 | – | – | – |
| 11 | HAZ-HORN | fünfzehn | Notblinker, Hupen |
| 12 | EFI | fünfzehn | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 13 | KUPPEL | fünfzehn | Persönliche Beleuchtung, Warnleuchte für offene Tür, Uhr |
| 14 | AM2 | 20 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Ladesystem |
| fünfzehn | CDS-LÜFTER | 30 | Elektrischer Lüfter |
| 16 | RDI-FAN | 30 | Elektrischer Lüfter |
| 17 | – | – | – |
| 18 | HAUPT Nr. 1 | 30 | Startsystem, Scheinwerfer |
| 19 | Abs | 60 | -1997: Antiblockiersystem |
| 20 | – | – | – |
| Relais | |||
| R1 | Main | ||
| R2 | Scheinwerfer | ||
| R3 | Anlasser |
ad vertisements
Relaisbox

| № | Relais |
|---|---|
| R1 | EFI-Haupt |
| R2 | Elektrischer Lüfter (Nr.1) |
| R3 | Horn |
| R4 | Elektrischer Lüfter (Nr.3) |
| R5 | Magnetkupplung (A/C) |
| R6 | Elektrischer Lüfter (Nr.2) |
Schmelzsicherungsblock

| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | Main | 80 | Sicherungen „AM2“, „HAZ-HORN“, „EFI“, „DOME“, „RADIO“ und „ALT-S“ |
| 2 | ALT | 100 | Rücklichter, „ABS“, „RADIO“, „HTR“, „AM1“, „POWER“, „STOP“ und „DEF“ Sicherungen |
| 3 | HTR | 50 | Klimaanlage |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota RAV4 XA10?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
