Hier finden Sie die Sicherungskasten-Belegung für den Toyota Tundra der Baujahre 2000 bis 2006. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
der Inhalt
- Sicherungsanordnung Toyota Tundra (Standard- und Zugangskabine) 2000-2006
- Passagierabteil
- Motorraum-Sicherungskasten
- 2000
- 2001, 2002
- 2003, 2004
- 2005, 2006
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Tundra?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsanordnung Toyota Tundra (Standard- und Zugangskabine) 2000-2006
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Tundra sind die Sicherung „ACC“ (Zigarettenanzünder) im Sicherungskasten der Instrumententafel und die Sicherungen „PWR OUTLET 1“ (Steckdose – oben), „PWR OUTLET 2“ (Steckdose) – unten) im Motorraum-Sicherungskasten.
Lage des Sicherungskastens
Passagierabteil
Der Sicherungskasten befindet sich auf der Fahrerseite der Instrumententafel hinter der Abdeckung.

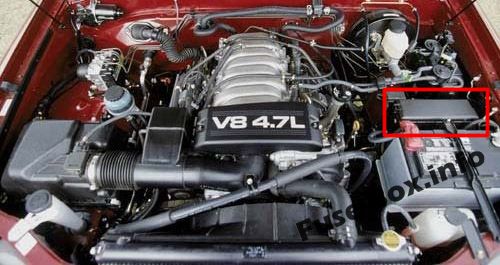

Motorraum-Sicherungskasten
Es befindet sich im Motorraum (links).
2000-2002
2003-2006

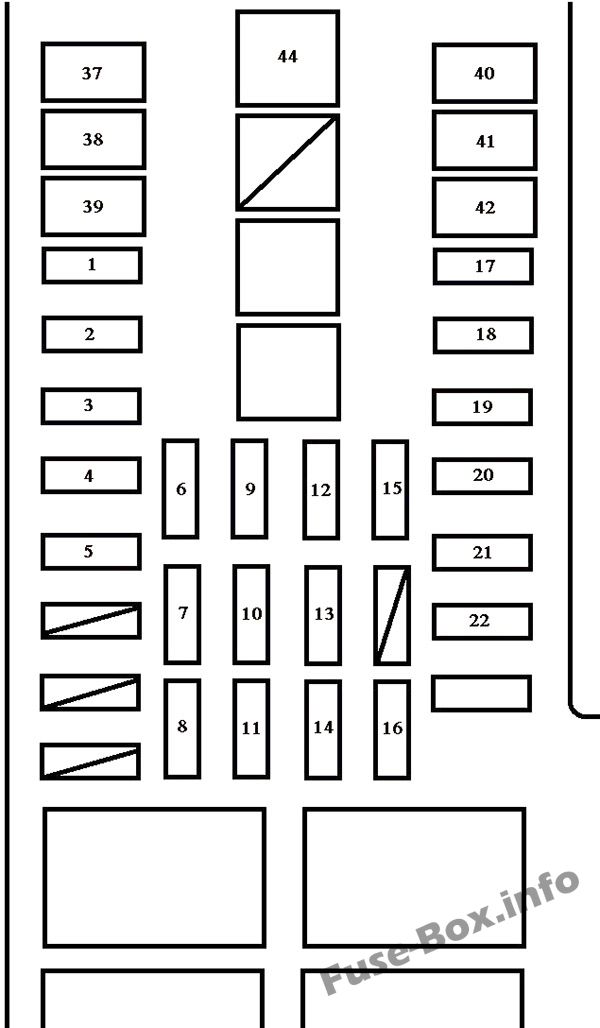

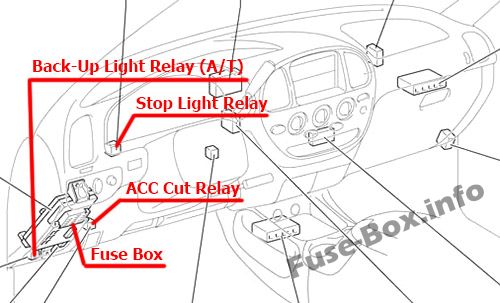

Sicherungsdiagramme
ad vertisements
2000
Passagierabteil

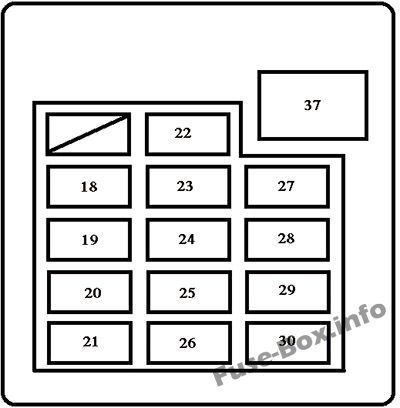

Belegung der Sicherungen im Fahrgastraum (2000)
| № | Name | Ampere-Bewertung [A] | Schaltkreis |
|---|---|---|---|
| 18 | WIP | 20 | Scheibenwischer und -waschanlage |
| 19 | WENDE | 5 | Blinker |
| 20 | ECU-IG | 5 | Antiblockiersystem und Geschwindigkeitsregelanlage |
| 21 | 4WD | 20 | Allradantrieb-Steuerungssystem und ADD-Steuerungssystem |
| 22 | ACC | fünfzehn | Zigarettenanzünder, Audiosystem, SRS-Airbagsystem und elektrisch verstellbare Rückspiegel |
| 23 | MESSGERÄT | 10 | Anzeigen und Anzeigen, Rückfahrscheinwerfer, Startsystem, Tagfahrlichtsystem und Klimaanlage |
| 24 | IGN | 5 | SRS-Airbagsystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Auslasssystem und Zündsystem |
| 25 | CARGO LP | 5 | Frachtlampe |
| 26 | SCHWANZ | fünfzehn | Rücklichter, Kennzeichenbeleuchtung, Instrumententafelbeleuchtung, Standlicht und Handschuhfachbeleuchtung |
| 27 | ECU-B | 5 | SRS-Warnleuchte |
| 28 | HORN HAZ | 20 | Notblinker und Hupen |
| 29 | NS | 5 | Startsystem |
| 30 | STOPPEN | fünfzehn | Bremslichter und hoch montierte Bremslichter |
| 37 | DWR | 30 | Elektrisches Türschlosssystem, elektrische Fensterheber und elektrisch verstellbarer Sitz |
ad vertisements

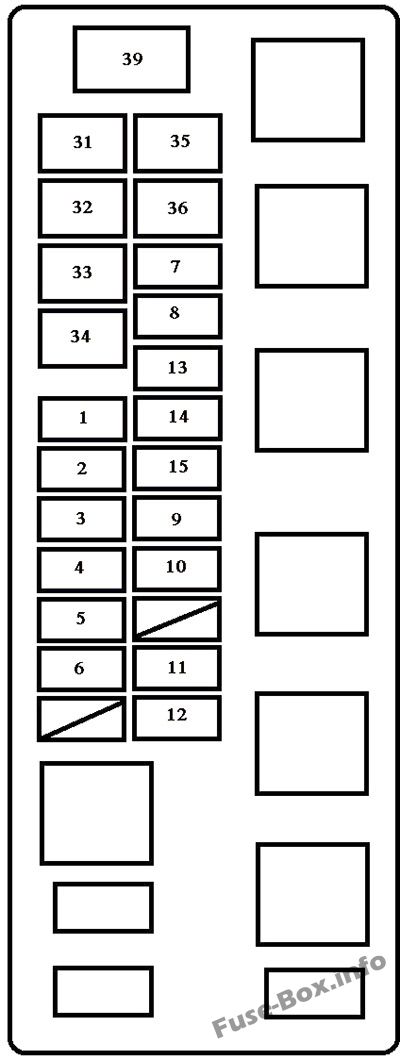

Motorraum
Mit Anhängerkupplung
Belegung der Sicherungen im Motorraum (2000)
| № | Name | Ampere-Bewertung [A] | Schaltkreis |
|---|---|---|---|
| 1 | EFI NR.1 | fünfzehn | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Abgasreinigungssystem, Kraftstoffpumpe und alle Komponenten in „EFI NO.2“-Sicherung |
| 2 | ETCS | fünfzehn | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem und elektronisches Drosselklappensteuerungssystem |
| 3 | KUPPEL | fünfzehn | Innenbeleuchtung, persönliche Beleuchtung, Waschtischbeleuchtung und Innenbeleuchtung |
| 4 | OBD | 7,5 | On-Board-Diagnosesystem |
| 5 | PWR-AUSGANG 1 | fünfzehn | Steckdose (oben) |
| 6 | PWR-AUSGANG 2 | fünfzehn | Steckdose (unten) |
| 7 | FR NEBEL | 20 | Nebelscheinwerfer |
| 8 | ALT-S | 7,5 | Ladestation |
| 9 | KOPF (rechts) | 10 | Rechter Scheinwerfer |
| 10 | KOPF (LH) | 10 | Linker Scheinwerfer |
| 11 | EFI NR.2 | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem und Abgasreinigungssystem |
| 12 | Klimaanlage | 10 | Klimaanlage |
| 13 | DRL | 7,5 | Tagfahrlichtsystem (mit Tagfahrlichtsystem) |
| 14 | KOPF (LO RH) | 10 | Scheinwerfer links (Abblendlicht) (mit Tagfahrlichtsystem) |
| fünfzehn | KOPF (LO LH) | 10 | Scheinwerfer links (Abblendlicht) (mit Tagfahrlichtsystem) |
| 16 | KOPF (HI RH) | 10 | Rechter Scheinwerfer (Fernlicht) |
| 17 | KOPF (HI LH) | 10 | Scheinwerfer links (Fernlicht) |
| 31 | ABS 1 | 40 | Antiblockiersystem |
| 32 | ABS 2 | 40 | Antiblockiersystem |
| 33 | J/B | 50 | Alle Komponenten in „PWR“, „HORN HAZ“, „TAIL“, „CARGO LP“. Sicherungen „STOP“ und „ECU-B“ |
| 34 | AM2 | 30 | Zündanlage |
| 35 | AM1 | 40 | Zündanlage |
| 36 | HTR | 50 | Klimaanlage |
| 38 | FL | 30 | Anhängerbeleuchtung |
| 39 | ALT | 120 | Alle Komponenten in den Sicherungen „AM1“, „ALT-S“, „HTR“, „FR FOG“, „PWR OUTLET 1“ und „PWR OUTLET 2“ |
2001, 2002
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2001, 2002)
| № | Name | Ampere-Bewertung [A] | Schaltkreis |
|---|---|---|---|
| 17 | WIP | 20 | Scheibenwischer und -waschanlage |
| 18 | WENDE | 5 | Blinker |
| 19 | ECU | 5 | Antiblockiersystem und Geschwindigkeitsregelanlage |
| 20 | 4WD | 20 | Allradantrieb-Steuerungssystem und ADD-Steuerungssystem |
| 21 | ACC | fünfzehn | Zigarettenanzünder, Audiosystem, SRS-Airbagsystem und elektrisch verstellbare Rückspiegel |
| 22 | MESSGERÄT | 10 | Anzeigen und Anzeigen, Rückfahrscheinwerfer, Startsystem, Tagfahrlichtsystem und Klimaanlage |
| 23 | IGN | 5 | SRS-Airbagsystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Auslasssystem und Zündsystem |
| 24 | CARGO LP | 5 | Frachtlampe |
| 25 | SCHWANZ | fünfzehn | Rücklichter, Kennzeichenbeleuchtung, Instrumententafelbeleuchtung, Standlicht und Handschuhfachbeleuchtung |
| 26 | ECU-B | 5 | SRS-Warnleuchte |
| 27 | HORN HAZ | 20 | Notblinker und Hupen |
| 28 | STA | 5 | Startsystem |
| 29 | STOPPEN | fünfzehn | Bremslichter und hoch montierte Bremslichter |
| 36 | ENERGIE | 30 | Elektrisches Türschlosssystem, elektrische Fensterheber und elektrisch verstellbarer Sitz |

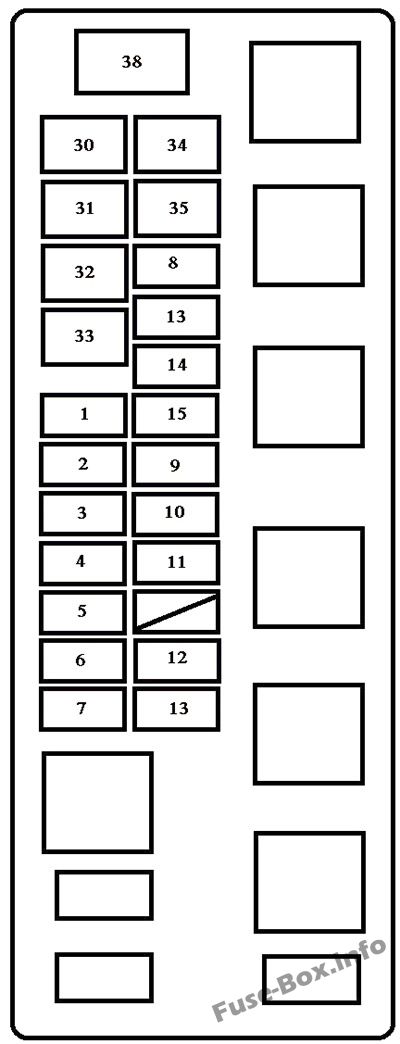

Motorraum
Mit Anhängerkupplung
Belegung der Sicherungen im Motorraum (2001, 2002)
| № | Name | Ampere-Bewertung [A] | Schaltkreis |
|---|---|---|---|
| 1 | OBD | 7,5 | On-Board-Diagnosesystem |
| 2 | PWR-AUSGANG 1 | fünfzehn | Steckdose (oben) |
| 3 | PWR-AUSGANG 2 | fünfzehn | Steckdose (unten) |
| 3 | FR NEBEL | 20 | Nebelscheinwerfer |
| 4 | ALT-S | 7,5 | Ladestation |
| 5 | KOPF (rechts) | 10 | Rechter Scheinwerfer |
| 10 | KOPF (LH) | 10 | Scheinwerfer links (ohne Tagfahrlichtsystem) |
| 10 | KOPF (HI RH) | 10 | Scheinwerfer rechts (Fernlicht) (mit Tagfahrlichtsystem) |
| 11 | KOPF (LH) | 10 | Scheinwerfer links (ohne Tagfahrlichtsystem) |
| 11 | KOPF (HI LH) | 10 | Scheinwerfer links (Fernlicht) (mit Tagfahrlichtsystem) |
| 12 | EFI NR.2 | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem und Abgasreinigungssystem |
| 13 | Klimaanlage | 10 | Klimaanlage |
| 14 | DRL | 7,5 | Tagfahrlichtsystem (mit Tagfahrlichtsystem) |
| fünfzehn | KOPF (LO RH) | 10 | Scheinwerfer links (Abblendlicht) (mit Tagfahrlichtsystem) |
| 16 | KOPF (LO LH) | 10 | Scheinwerfer links (Abblendlicht) (mit Tagfahrlichtsystem) |
| 30 | ABS 1 | 40 | Antiblockiersystem |
| 31 | ABS 2 | 40 | Antiblockiersystem |
| 32 | J/B | 50 | Alle Komponenten in den Sicherungen „PWR“, „HORN HAZ“, „TAIL“, „CARGO LP“, „STOP“ und „ECU-B“ |
| 33 | AM2 | 30 | Zündanlage |
| 34 | AM1 | 40 | Zündanlage |
| 35 | HTR | 50 | Klimaanlage |
| 37 | FL | 30 | Anhängerbeleuchtung |
| 38 | ALT | 120 | Alle Komponenten in den Sicherungen „AM1“, „ALT-S“, „HTR“, „FR FOG“, „PWR OUTLET 1“ und „PWR OUTLET 2“ |
2003, 2004
ad vertisements

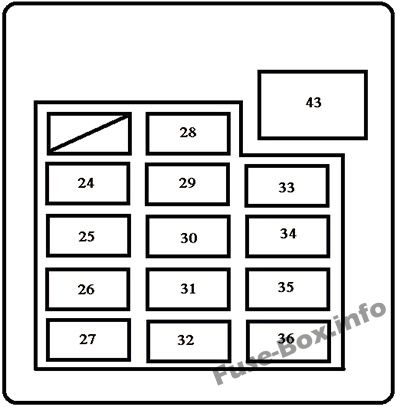

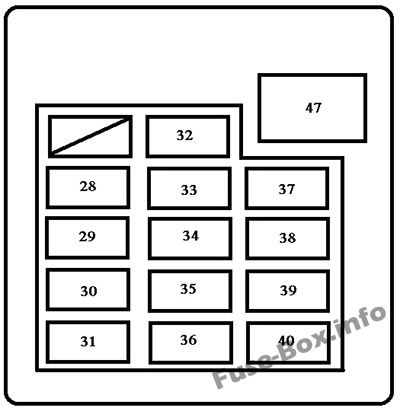

Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2003, 2004)
| № | Name | Ampere-Bewertung [A] | Schaltkreis |
|---|---|---|---|
| 24 | WIP | 20 | Scheibenwischer und -waschanlage |
| 25 | WENDE | 5 | Blinker |
| 26 | ECU IG | 5 | Antiblockiersystem, Geschwindigkeitsregelanlage |
| 27 | 4WD | 20 | Allradantrieb-Steuerungssystem, ADD-Steuerungssystem |
| 28 | ACC | fünfzehn | Zigarettenanzünder, Audiosystem, SRS-Airbagsystem, elektrisch verstellbare Rückspiegel, Sicherungen „PWR OUTLET 1“ und „PWR OUTLET 2“ |
| 29 | MESSGERÄT | 10 | Anzeigen und Zähler, Rückfahrscheinwerfer, Startsystem, Klimaanlage |
| 30 | IGN | 5 | SRS-Airbagsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Entladungswarnleuchte, Zündsystem |
| 31 | CARGO LP | 5 | Frachtlampe |
| 32 | SCHWANZ | fünfzehn | Rücklichter, Kennzeichenbeleuchtung, Instrumententafelbeleuchtung, Standlicht, Handschuhfachbeleuchtung |
| 33 | OBD | 7,5 | On-Poard-Diagnosesystem |
| 34 | HORN | 10 | Hörner |
| 35 | STA | 5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Anzeigen und Messgeräte |
| 36 | STOPPEN | fünfzehn | Bremslichter, hoch montiertes Bremslicht |
| 43 | ENERGIE | 30 | Elektrisches Türschlosssystem, elektrische Fensterheber und elektrisch verstellbarer Sitz |

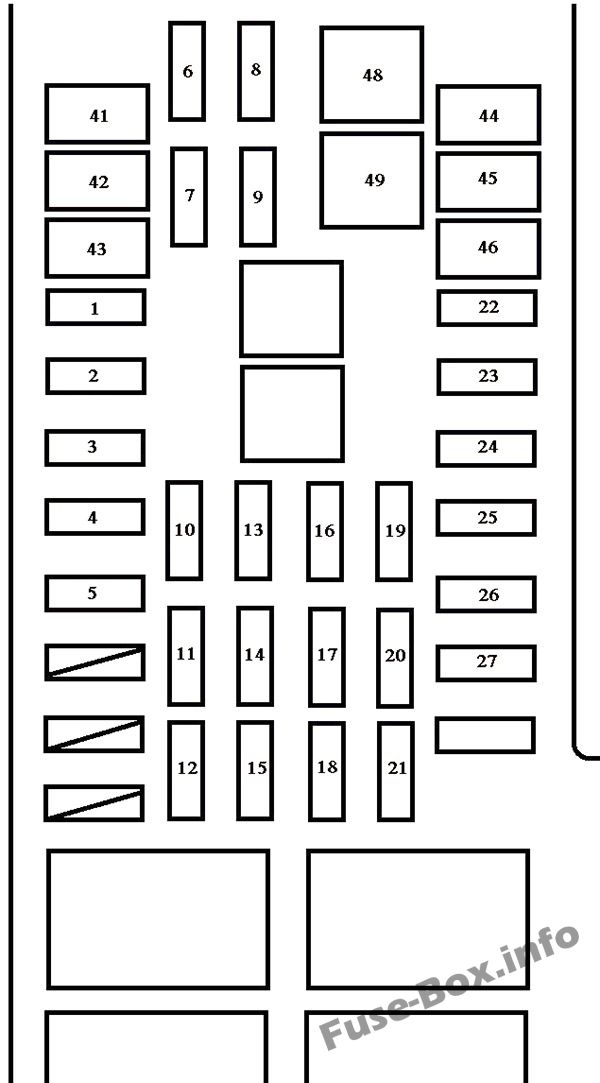

Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2003, 2004)
| № | Name | Ampere-Bewertung [A] | Schaltkreis |
|---|---|---|---|
| 1 | MIR HTR | fünfzehn | Außenspiegelheizungen |
| 2 | NEBEL | fünfzehn | Nebelscheinwerfer |
| 3 | ABSCHLEPPBRK | 30 | Anhängerbremssteuerung |
| 4 | SUB BATT | 30 | Anhänger-Unterbatterie |
| 5 | ABSCHLEPPSCHWANZ | 30 | Anhängerleuchten (Rücklichter) |
| 6 | PWR-AUSGANG 1 | fünfzehn | Steckdose |
| 7 | ECU-B | 5 | Antiblockiersystem |
| 8 | H-LP RH | 10 | Scheinwerfer rechts (Fernlicht) |
| 9 | PWR-AUSGANG 2 | fünfzehn | Steckdose |
| 10 | KUPPEL | 10 | Innenbeleuchtung, persönliche Beleuchtung, Waschtischbeleuchtung, Zündschalterbeleuchtung, Stufenbeleuchtung, Türbeleuchtung, Warnleuchte für offene Tür |
| 11 | H-LP LH | 10 | Scheinwerfer links (Fernlicht) |
| 12 | EFI NR.2 | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Abgasreinigungssystem |
| 13 | RADIO | 20 | Audiosystem |
| 14 | KOPF RL | 10 | Scheinwerfer rechts (Abblendlicht) (mit Tagfahrlichtsystem) |
| fünfzehn | Klimaanlage | 10 | Klimaanlage |
| 16 | KOPF LL | 10 | Scheinwerfer links (Abblendlicht) (mit Tagfahrlichtsystem) |
| 17 | ALT-S | 7,5 | Ladestation |
| 18 | ETCS | 10 | 2UZ-FE-Motor: Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, elektronische Drosselklappensteuerung |
| 19 | HAZ | fünfzehn | Notfallblinker |
| 20 | EFI NR. 1 | 20 | Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Kraftstoffpumpe, „EFI NO.2“-Sicherung |
| 21 | AM2 | 30 | Zündanlage, Startanlage, Sicherungen „IGN“ und „STA“ |
| 22 | ABSCHLEPPEN | 30 | Abschleppkonverter |
| 23 | ETCS | fünfzehn | 5VZ-FE-Motor: Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, elektronische Drosselklappensteuerung |
| 37 | AM1 | 40 | Startsystem, „ACC“, „WIP“, „4WD“, „ECU-IG“, „GAUGE“ und „TURN“ Sicherungen |
| 38 | HTR | 50 | Klimaanlage, Sicherung „A/C“ |
| 39 | J/B | 50 | Sicherungen „POWER“, „CARGO LP“, „TAIL“, „OBD“, „HORN“ und „STOP“ |
| 40 | ABS 2 | 40 | Antiblockiersystem |
| 41 | ABS 3 | 30 | Antiblockiersystem |
| 42 | ST3 | 30 | Startsystem, Sicherung „STA“ |
| 44 | FL ALT | 100 / 140 | Sicherungen „AM1“, „HTR“, „J/B“, „MIR HTR“, „FOG“, „TOW BRK“, „SUB BATT“, „TOW TAIL“, „PWR OUTLET 1“ und „PWR OUTLET 2“ |
2005, 2006
ad vertisements
Passagierabteil
Belegung der Sicherungen im Fahrgastraum (2005, 2006)
| № | Name | Ampere-Bewertung [A] | Schaltkreis |
|---|---|---|---|
| 28 | WIP | 20 | Scheibenwischer und -waschanlage |
| 29 | WENDE | 5 | Blinker |
| 30 | ECU IG | 5 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Multiplex-Kommunikationssystem, Reifendruckwarnsystem |
| 31 | 4WD | 20 | Allradantrieb-Steuerungssystem, ADD-Steuerungssystem |
| 32 | ACC | fünfzehn | Zigarettenanzünder, Audiosystem, SRS-Airbagsystem, elektrisch verstellbare Rückspiegel, Sicherungen „PWR OUTLET 1“ und „PWR OUTLET 2“ |
| 33 | MESSGERÄT | 10 | Anzeigen und Anzeigen, Rückfahrscheinwerfer, Startsystem, Klimaanlage, automatischer Blendschutz im Innenspiegel, Außenspiegelheizungen |
| 34 | IGN | 5 | SRS-Airbagsystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Entladungswarnleuchte, Zündsystem, Fahrzeugstabilitätskontrollsystem, Beifahrer-Insassenklassifizierung |
| 35 | CARGO LP | 5 | Frachtlampe |
| 36 | SCHWANZ | fünfzehn | Rücklichter, Kennzeichenbeleuchtung, Instrumententafelbeleuchtung, Standlicht, Handschuhfachbeleuchtung |
| 37 | OBD | 7,5 | On-Board-Diagnosesystem |
| 38 | HORN | 10 | Hörner |
| 39 | STA | 5 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Anzeigen und Messgeräte |
| 40 | STOPPEN | fünfzehn | Bremslichter, hoch montiertes Bremslicht, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Abschleppkonverter |
| 47 | ENERGIE | 30 | Elektrisches Türschlosssystem, elektrische Fensterheber, elektrische Heckfenster, elektrisch verstellbarer Sitz |
Motorraum
ad vertisements
Belegung der Sicherungen im Motorraum (2005, 2006)
| № | Name | Ampere-Bewertung [A] | Schaltkreis |
|---|---|---|---|
| 1 | MIR HTR | fünfzehn | Außenspiegelheizungen |
| 2 | NEBEL | fünfzehn | Nebelscheinwerfer |
| 3 | ABSCHLEPPBRK | 30 | Anhängerbremssteuerung (mit Abschlepppaket) |
| 4 | SUB BATT | 30 | Anhänger-Zwischenbatterie (mit Abschlepppaket) |
| 5 | ABSCHLEPPSCHWANZ | 30 | Anhängerleuchten (Rücklichter) |
| 6 | ERSATZTEIL | 30 | Ersatzsicherung |
| 7 | ERSATZTEIL | fünfzehn | Ersatzsicherung |
| 8 | ERSATZTEIL | 20 | Ersatzsicherung |
| 9 | ERSATZTEIL | 10 | Ersatzsicherung |
| 10 | PWR-AUSGANG 1 | fünfzehn | Steckdose |
| 11 | ECU-B | 5 | Fahrzeugstabilitätskontrollsystem, Beifahrer-Insassenklassifizierungssystem |
| 12 | H-LP RH | 10 | Rechter Scheinwerfer (Fernlicht) |
| 13 | PWR-AUSGANG 2 | fünfzehn | Steckdose |
| 14 | KUPPEL | 10 | Innenbeleuchtung, persönliche Beleuchtung, Waschtischbeleuchtung, Zündschalterbeleuchtung, Stufenbeleuchtung, Türbeleuchtung, Warnleuchte für offene Tür |
| fünfzehn | H-LP LH | 10 | Scheinwerfer links (Fernlicht) |
| 16 | EFI NR.2 | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Lecksuchpumpe, Abgasreinigungssystem |
| 17 | RADIO | 20 | Audiosystem |
| 18 | KOPF RL | 10 | Rechter Scheinwerfer (Abblendlicht) (mit Tagfahrlichtsystem) |
| 19 | Klimaanlage | 10 | Klimaanlage |
| 20 | A/F | 20 | A/F-Sensor |
| 21 | KOPF LL | 10 | Scheinwerfer links (Abblendlicht) (mit Tagfahrlichtsystem) |
| 22 | ALT-S | 7,5 | Ladestation |
| 23 | ETCS | 10 | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, elektronische Drosselklappensteuerung |
| 24 | HAZ | fünfzehn | Notblinker, Blinker, Anhängerkupplung |
| 25 | EFI NR. 1 | 20 | Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Kraftstoffpumpe, „EFI NO.2“-Sicherung |
| 26 | AM2 | 30 | Zündanlage, Startanlage, Sicherungen „IGN“ und „STA“ |
| 27 | ABSCHLEPPEN | 30 | Abschleppkonverter |
| 41 | AM1 | 40 | Startsystem, „ACC“, „WIP“, „4WD“, „ECU-IG“, „GAUGE“ und „TURN“ Sicherungen |
| 42 | HTR | 50 | Klimaanlage, Sicherung „A/C“ |
| 43 | J/B | 50 | Sicherungen „POWER“, „CARGO LP“, „TAIL“, „OBD“, „HORN“ und „STOP“ |
| 44 | ABS 2 | 50 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 45 | ABS 3 | 30 | Antiblockiersystem, Fahrzeugstabilitätskontrollsystem |
| 46 | ST3 | 30 | Startsystem, Sicherung „STA“ |
| 48 | FL ALT | 100/140 | Sicherungen „AM1“, „HTR“, „J/B“, „MIR HTR“, „FOG“, „TOW BRK“, „SUB BATT, „TOW TAIL“, „PWR OUTLET 1“ und „PWR OUTLET 2“ |
| 49 | EINE PUMPE | 60 | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
Relais (2003-2006)
ad vertisements
Motorraum-Sicherungskasten
Sicherungskasten im Fahrgastraum

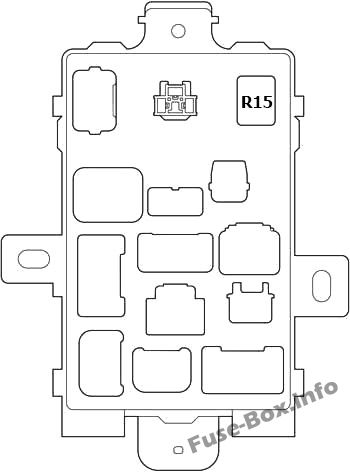

Relais (2003-2006)
| № | Relais |
|---|---|
| R1 | Tagfahrlichtsystem (DRL NO.4) |
| R2 | Dimmer |
| R3 | Scheinwerfer (H-LP) |
| R4 | Steckdose (PWR OUTLET) |
| R5 | Nebellichter |
| R6 | Heizung |
| R7 | Anhänger-Unterbatterie (SUB BATT) |
| R8 | Außenspiegelheizungen (MIR HTR) |
| R9 | Rücklichter (TOW TAIL) |
| R10 | Luft-Kraftstoff-Verhältnis-Sensor (A/F HTR) |
| R11 | Kraftstoffpumpe (F/PMP) |
| R12 | Stromkreisöffnungsrelais (C/OPN) |
| R13 | EFI |
| R14 | Anlasser (ST) |
| R15 | Stromrelais |
Häufige Fragen zum Sicherungskasten
Wo befindet sich der Sicherungskasten beim Toyota Tundra?
Die genaue Position der Sicherungskästen ist in den Abschnitten und Abbildungen auf dieser Seite beschrieben.
Was zeigt die Sicherungsbelegung?
Die Sicherungsbelegung ordnet jeder Sicherung eine Nummer, einen Ampere-Wert und den zugehörigen Verbraucher zu.
Weitere Toyota Sicherungskasten-Belegungen
Verwandte Modelle und Baureihen:
