Hier finden Sie die Sicherungskasten-Belegung für den Toyota Corolla E110 der Baujahre 1998 bis 2002. Wir zeigen die Position der Sicherungskästen sowie die Belegung der Sicherungen und Relais.
Die Tabellen und Diagramme enthalten die Sicherungsnummern, Ampere-Werte und die jeweiligen Verbraucher.
- Sicherungsanordnung Toyota Corolla 1998-2002
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Lage des Sicherungskastens
- Sicherungsdiagramm
- Häufige Fragen zum Sicherungskasten
- Wo befindet sich der Sicherungskasten beim Toyota Corolla E110?
- Was zeigt die Sicherungsbelegung?
- Weitere Toyota Sicherungskasten-Belegungen
Sicherungsanordnung Toyota Corolla 1998-2002
Die Sicherung des Zigarettenanzünders (Steckdose) im Toyota Corolla ist die Sicherung Nr. 31 „CIG“ im Sicherungskasten der Instrumententafel.
Lage des Sicherungskastens
Der Sicherungskasten befindet sich hinter dem Ablagefach auf der Fahrerseite des Armaturenbretts.
Sicherungsdiagramm
ad vertisements
Belegung der Sicherungen in der Instrumententafel
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 17 | WENDE | 7,5A | Blinker, Notblinker |
| 18 | MESSGERÄT | 10 A | Anzeige und Messgeräte, Rückfahrscheinwerfer, Klimaanlage, elektrische Fensterheber, Heckscheibenheizung, elektrisches Türschlosssystem |
| 19 | WIP | 20A | Scheibenwischer und -waschanlage |
| 20 | DEF I-UP/M-HTR | 10 A | Heckscheibenheizung, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 21 | ECU-IG | 10 A | Anlasser, elektrischer Kühlerlüfter, Schaltsperre Automatikgetriebe, Antiblockiersystem, Geschwindigkeitsregelanlage, Diebstahlschutz (2000) |
| 22 | IGN | 7,5A | Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Ladesystem, SRS-Airbag-System, Gurtstraffer |
| 23 | STOPPEN | 15A | 1998-1999: Bremslichter, hoch montiertes Bremslicht, Antiblockiersystem, Schaltsperrsystem des Automatikgetriebes;
2000-2002: Bremslichter, hoch montiertes Bremslicht, Antiblockiersystem, Schaltsperrsystem für Automatikgetriebe, Geschwindigkeitsregelanlage, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem |
| 24 | SCHWANZ | 15A | Rücklichter, Anzeigen und Messgeräte, Instrumententafel-Lichtsteuerung, Zigarettenanzünder, Uhr, Auto-Audiosystem, Heckscheibenheizung, Nummernschildbeleuchtung, elektronisch gesteuertes Automatikgetriebesystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Klimaanlage, Notfallblinker |
| 25 | OBD | 7,5A | On-Board-Diagnosesystem |
| 26 | ECU-B | 7,5A | SRS-Airbagsystem, Gurtstraffer |
| 27 | NS | 5A | Startersystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem |
| 28 | D/L | 30A | Elektrisches Türschlosssystem |
| 29 | NEBEL | 15A | 1998-2000: Nicht verwendet; 2001-2002: Nebelscheinwerfer |
| 30 | S-HTR | 15A | Keine Schaltung |
| 31 | CIG | 15A | Auto-Audiosystem, Uhr, Zigarettenanzünder, elektrisch verstellbare Rückspiegel, SRS-Airbag-System, Gurtstraffer, Automatikgetriebe-Schaltsperre, Diebstahlschutzsystem (1998-2000) |
| 36 | DEF | 40A | Heckscheibenheizung, Sicherung „DEF I-UP/M-HTR“ |
| 37 | ENERGIE | 30A | Elektrische Fensterheber, elektrisches Monddach |

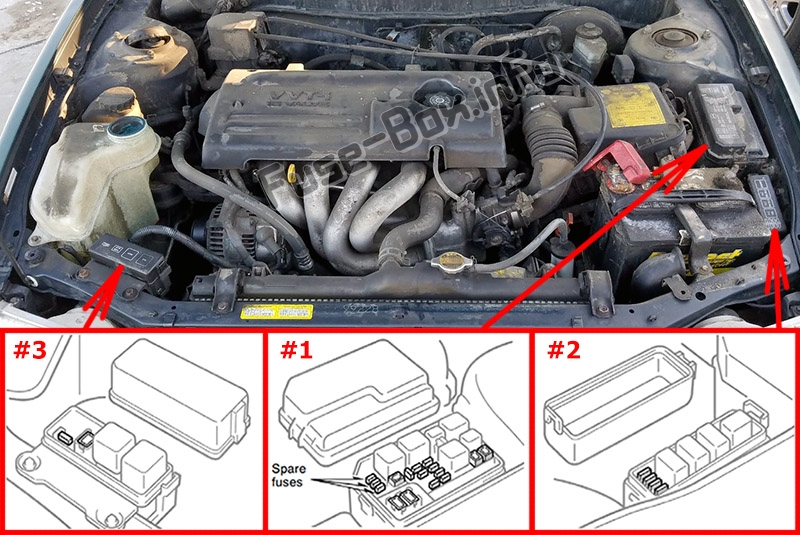

Lage des Sicherungskastens
ad vertisements
Sicherungsdiagramm
Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 1 | Klimaanlage | 7,5A | Klimaanlage, elektrische Kühlventilatoren |
| 2 | ERSATZTEIL | 5A | Ersatzsicherung |
| 3 | ERSATZTEIL | 10 A | Ersatzsicherung |
| 4 | ERSATZTEIL | 15A | Ersatzsicherung |
| 5 | KUPPEL | 15A | Auto-Audiosystem, Innenbeleuchtung, persönliches Licht, Kofferraumbeleuchtung, Uhr, Tagfahrlichtsystem, Diebstahlschutzsystem (1998-2000) |
| 6 | GEFAHR | 10 A | Blinker, Notblinker |
| 7 | AM2 | 15A | Startersystem, Sicherungen „ST“ und „IGN“ |
| 8 | KOPF (LH) oder KOPF (LH-UPR) | 10A oder 15A | Linker Scheinwerfer (Fernlicht) (1998-2000: 10A; 2001-2002: 15A) |
| 9 | ALT-S | 5A | Ladestation |
| 10 | KOPF (RH) oder KOPF (RH-UPR) | 10A oder 15A | Rechter Scheinwerfer (Fernlicht) (1998-2000: 10A; 2001-2002: 15A) |
| 11 | EFI oder F-HTR | 15A | Mehrkanal-Kraftstoffeinspritzsystem/Sequenzielles Mehrkanal-Kraftstoffeinspritzsystem |
| 12 | HORN | 10 A | 1998-2000: Hupe, Diebstahlschutzsystem; 2001-2002: Horn |
| 13 | DRL | 7,5A | Tagfahrlichtsystem |
| 14 | KOPF RH−Lo oder KOPF RH-LWR | 10 A | Rechter Scheinwerfer (Abblendlicht) |
| fünfzehn | KOPF LH−Lo oder KOPF LH-LWR | 10 A | Scheinwerfer links (Abblendlicht) |
| 16 | CDS | 30A | Elektrische Kühlventilatoren |
| 32 | HTR | 50A | Klimaanlage, Sicherung „A/C“ |
| 33 | MAIN | 40A | Startersystem, „HEAD (LH) oder HEAD (LH-UPR)“, „HEAD (RH)“ oder „HEAD (RH-UPR)“, „HEAD LH-LWR“ oder „HEAD LH−Lo“, „HEAD RH -LWR“ oder „HEAD RH−Lo“ und „DRL“ (2000-2002) Sicherungen |
| 34 | RDI | 30A | Elektrische Kühlventilatoren |
| 35 | AM1 | 50A | Sicherungen „CIG“, „TURN“, „GAUGE“, „ECU-IG“ und „WIP“ |
| 38 | FL-ABS | 50A | Antiblockiersystem |
| 39 | FL ALT | 100A | „RDI“, „CDS“, „AM1“, „POWER“, „D/L“, „TAIL“, „OBD“, „FOG“, „ECU−B“, „STOP“, „DEF“ und „HTR „Sicherungen |
