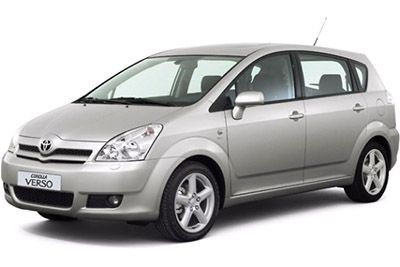

In diesem Artikel betrachten wir die dritte Generation des Toyota Corolla Verso (AR10), produziert von 2004 bis 2009 Hier können Sie Sicherungskasten Diagramme von finden Toyota Corolla Verso 2004, 2005, 2006, 2007, 2008 und 2009 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsanordnung) und Relais.
der Inhalt
Sicherungsanordnung Toyota Corolla Verso 2004-2009
Die Sicherungen für den Zigarettenanzünder (Steckdose) im Toyota Corolla Verso sind die Sicherungen Nr. 9 „CIG“ (Zigarettenanzünder) und Nr. 16 „P/POINT“ (Steckdose) im Sicherungskasten im Fahrgastraum.
Sicherungskasten im Fahrgastraum
Lage des Sicherungskastens

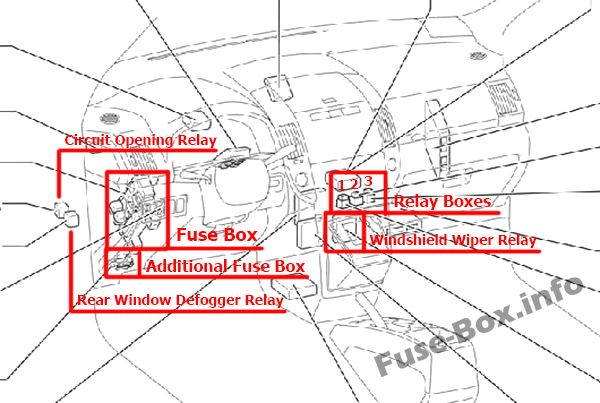

Fahrzeuge mit Linkslenkung

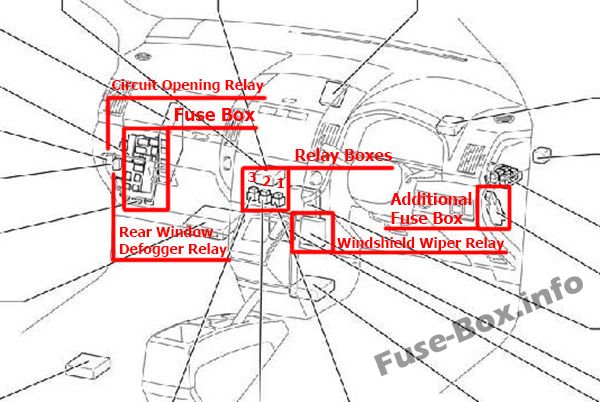

Fahrzeuge mit Rechtslenkung

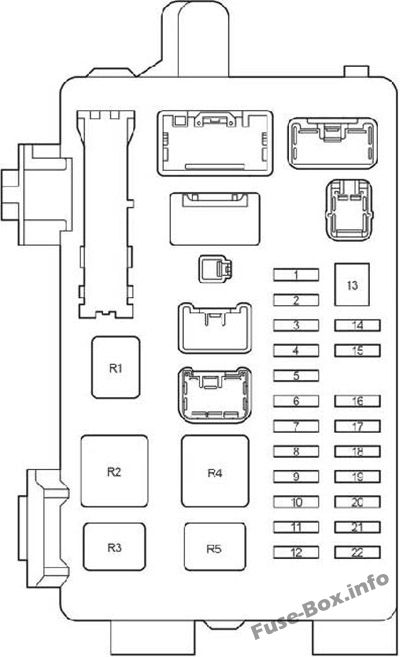

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen im Fahrgastraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | IGN | 10 | Tempomat, Motorsteuerung, Multi-Mode-Schaltgetriebe, Druckknopfstartsystem, Wegfahrsperre, Lenkschloss, Sicherheitsgurtwarnung, SRS |
| 2 | S/DACH | 20 | Schiebedach |
| 3 | RR NEBEL | 7,5 | Nebelschlussleuchte |
| 4 | FR NEBEL | fünfzehn | Nebelscheinwerfer |
| 5 | AM1 NR.2 | 7,5 | Tempomat, Motorsteuerung, Druckknopfstartsystem, Wegfahrsperre, Lenkschlosssystem |
| 6 | PANEL | 7,5 | Klimaanlage (manuelle Klimaanlage), Hecktüröffner, Nebelscheinwerfer, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, TOYOTA Parkassistent |
| 7 | RR WIP | 20 | Heckscheibenwischer und -waschanlage |
| 8 | ANZEIGE NR.2 | 7,5 | Audiosystem, Navigationssystem, Rückfahrlicht, Abbiegeassistent, Multi-Mode-Schaltgetriebe, TOYOTA Parkassistent, Blinker und Warnblinkanlage |
| 9 | CIG | fünfzehn | Zigarettenanzünder |
| 10 | HTR | 10 | Klimaanlage, Heizung, Power-Heizung (Heißgastyp), Sitzheizung |
| 11 | – | – | – |
| 12 | RAD NR.1 | 7,5 | Audiosystem, Abbiegeassistent, Scheinwerfer (mit Tagfahrlicht), Navigationssystem, Steckdose, Starttaste, Wegfahrsperre, Lenkradschloss, Fernbedienungsspiegel, TOYOTA Einparkhilfe |
| 13 | RR DEF | 30 | Spiegelheizung, Heckscheibenheizung |
| 14 | SCHWANZ | 10 | Kombiinstrument, Motorsteuerung (1ZZ-FE, 3ZZ-FE), Leuchtweitenregulierung, Schlüsselerinnerung und Lichterinnerung, Nebelschlussleuchte, Rücklicht |
| fünfzehn | OBD2 | 7,5 | On-Board-Diagnosesystem |
| 16 | P/PUNKT | fünfzehn | Steckdose |
| 17 | TÜR | 25 | Hecktüröffner, Türschlosssteuerung, Doppelverriegelung, Scheinwerfer (mit Tagfahrlicht), Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Druckknopfstartsystem, Wegfahrsperre, Lenkschlosssystem, Kabellose Türschlosssteuerung |
| 18 | WIP | 25 | Scheibenwischer und -waschanlage, Scheinwerferreiniger |
| 19 | ECU-IG | 7,5 | ABS, Aufladung, Kraftstoffheizung, Kühlerlüfter und Kondensatorlüfter (1CD-FTV), Kühlerlüfter (1ZZ-FE, 3ZZ-FE), VSC |
| 20 | S-HTR | 20 | Sitzheizung |
| 21 | ANZEIGE NR.1 | 10 | ABS, automatischer blendfreier EC-Spiegel, Hecktüröffner, Abbiegeassistent, Tempomat, Scheinwerferreiniger, Scheinwerfer (mit Tagfahrlicht), Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Spiegelheizung, elektrische Fensterheber, Startautomatik , Wegfahrsperre, Lenkschloss, Heckscheibenheizung, Sicherheitsgurtwarnung, Schiebedach, SRS, Einparkhilfe TOYOTA, VSC |
| 22 | STOPPEN | fünfzehn | ABS, Tempomat, Motorsteuerung, Multi-Mode-Schaltgetriebe, Druckknopfstartsystem, Wegfahrsperre, Lenkschloss, Bremslicht, VSC |
| Relais | |||
| R1 | – | – | |
| R2 | HTR | Heizung | |
| R3 | SITZ HTR | Sitzheizung | |
| R4 | IG1 | Zündung | |
| R5 | SCHWANZ | Rücklicht |
ad vertisements

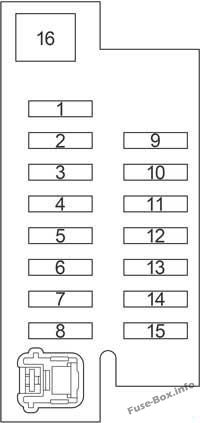

Zusätzlicher Sicherungskasten
Zuordnung der Sicherungen im Zusatzsicherungskasten
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | ACC | 25 | Druckknopfstartsystem, Wegfahrsperre, Lenkschlosssystem (LHD) |
| 2 | RLP/W | 20 | Fensterheber hinten links |
| 3 | UVP/W | 20 | Fensterheber hinten rechts |
| 4 | FLP/W | 20 | Fensterheber vorne links Front |
| 5 | FRP/W | 20 | Fensterheber vorne rechts |
| 6 | ECU-B Nr. 1 | 7,5 | Manuelles Multi-Mode-Getriebe |
| 7 | – | – | – |
| 8 | – | – | – |
| 9 | Klimaanlage | 10 | Klimaanlage (manuelle Klimaanlage), Power-Heizung (Heißgastyp) |
| 10 | GETROFFEN | 5 | ABS, Klimaanlage, Audiosystem, Aufladen, Kombiinstrument, Abbiegeassistent, Tempomat, Doppelverriegelung, Motorsteuerung, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Multi-Mode-Schaltgetriebe, Navigationssystem, Standheizung, Push Knopfstartsystem, Wegfahrsperre, Lenkradschloss, Sicherheitsgurtwarnung, Schiebedach, SRS, Einparkhilfe TOYOTA, VSC |
| 11 | DEF I/UP | 7,5 | Motorsteuerung (1ZZ-FE, 3ZZ-FE), Heckscheibenheizung |
| 12 | MIR HTR | 10 | Spiegelheizung |
| 13 | RAD NR.2 | fünfzehn | Audiosystem, Navigationssystem, Abbiegeassistent, TOYOTA Parkassistent Parking |
| 14 | KUPPEL | 7,5 | ABS, Klimaanlage, Audiosystem, Navigationssystem, Aufladen, Kombiinstrument, Abbiegeassistent, Tempomat, Doppelverriegelung, Motorsteuerung, Motorsteuerung, Beleuchtung, Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Multi-Mode-Schaltgetriebe, Power Heizung, Starttaste, Wegfahrsperre, Lenkschloss, Sicherheitsgurtwarnung, Schiebedach, SRS, Einparkhilfe TOYOTA, VSC |
| fünfzehn | ECU-B NR.2 | 7,5 | Klimaanlage, Hecktüröffner, Türschlosssteuerung, Doppelverriegelung, Scheinwerferreiniger, Scheinwerfer (mit Tagfahrlicht), Heizung, Innenbeleuchtung, Schlüsselerinnerung und Lichterinnerung, Druckknopfstartsystem, Wegfahrsperre, Lenkschlosssystem, TOYOTA Parkassistent, drahtlose Türschlosssteuerung |
| 16 | – | – | – |
Relaisboxen
| № | Relais |
|---|---|
| Relaisbox 1: | |
| R1 | Zubehör (ACC) |
| R2 | Anlasser (ST) |
| Relaisbox №2: | |
| R1 | Steckdose |
| R2 | Zündung (IG2) |
| Relaisbox №3: | |
| R1 | Nebelscheinwerfer |
| R2 | Nebelschlussleuchte |
Sicherungskasten im Motorraum

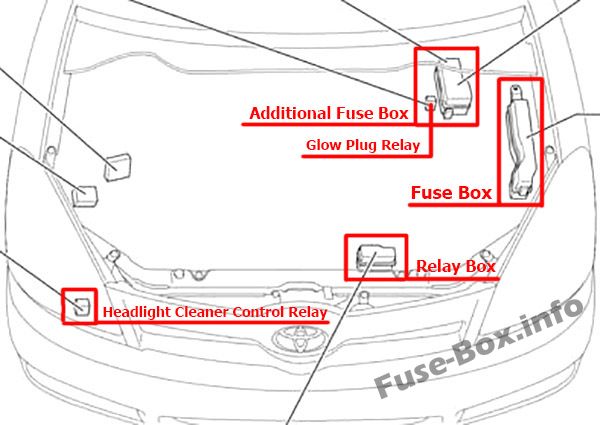

Lage des Sicherungskastens
ad vertisements
Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | – | – | – |
| 2 | VSC | 25 | 1CD-FTV: VSC |
| 2 | Abs | 25 | 1CD-FTV: ABS |
| 2 | – | – | 1ZZ-FE, 3ZZ-FE: – |
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | ALT-S | 7,5 | Aufladen |
| 7 | DCC | 30 | „ECU-B NO.2“, „DOME“, „RAD NO.2“ Sicherungen |
| 8 | AM2 NR.2 | 7,5 | Tempomat, Motorsteuerung, Zündung, Multi-Mode-Schaltgetriebe, Druckknopfstartsystem, Wegfahrsperre, Lenkschlosssystem |
| 9 | GEFAHR | 10 | Blinker und Warnblinklicht |
| 10 | F-HTR | 25 | 1CD-FTV: Kraftstoffheizung |
| 11 | HORN | fünfzehn | Horn |
| 12 | EFI | 20 | Tempomat, Motorsteuerung |
| 13 | STR-SPERRE | 20 | Druckknopfstartsystem, Wegfahrsperre, Lenkschlosssystem |
| 14 | AM2 NR.1 | 30 | Druckknopfstartsystem, Wegfahrsperre, Lenkschlosssystem |
| fünfzehn | MAIN | 50 | Scheinwerferreiniger, Scheinwerfer |
| 16 | AMI NR.1 | 50 | 1CD-FTV: „ACC“, „CIG“, „RAD NO.1“, „ECU-B NO.1“, „FL P/W“, „FR P/W“, „RL P/W“, “ RR P/W“ |
| 17 | H/CLN | 30 | 1CD-FTV: Scheinwerferreiniger |
| 18 | HTR | 40 | Klimaanlage, Heizung |
| 19 | CDS | 30 | 1CD-FTV: Kühlerlüfter und Kondensatorlüfter |
| 20 | RDI | 40 | Kühlerlüfter |
| 21 | VSC | 50 | 1CD-FTV: VSC |
| 21 | Abs | 40 | 1CD-FTV: ABS |
| 22 | IG2 | 20 | 1ZZ-FE, 3ZZ-FE: Motorsteuerung, Zündung, Druckknopfstartsystem, Wegfahrsperre, Lenkschlosssystem |
| 23 | ETCS | 10 | 1ZZ-FE, 3ZZ-FE: Tempomat, Motorsteuerung |
| 24 | AMT | 50 | 1ZZ-FE, 3ZZ-FE: Multi-Mode-Schaltgetriebe |
| 25 | – | – | – |
| 26 | – | – | – |
| 27 | – | – | – |
| Relais | |||
| R1 | EFI HAUPT | 1CD-FTV: | |
| R2 | EDU | 1CD-FTV: | |
| R3 | LÜFTER NR.3 | 1CD-FTV: Elektrischer Lüfter | |
| R4 | LÜFTER Nr. 1 | Elektrischer Lüfter | |
| R5 | LÜFTER Nr. 2 | 1ZZ-FE, 3ZZ-FE: Elektrischer Lüfter | |
| R6 | – | 1ZZ-FE, 3ZZ-FE: – | |
| R7 | – | 1ZZ-FE, 3ZZ-FE: – | |
| R8 | – | 1ZZ-FE, 3ZZ-FE: – | |
| R9 | – | 1ZZ-FE, 3ZZ-FE: – |
ad vertisements

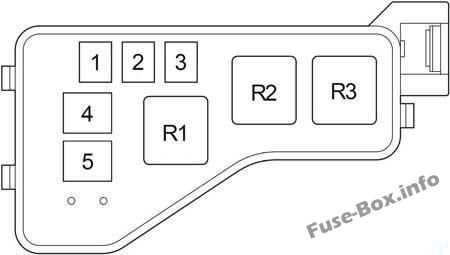

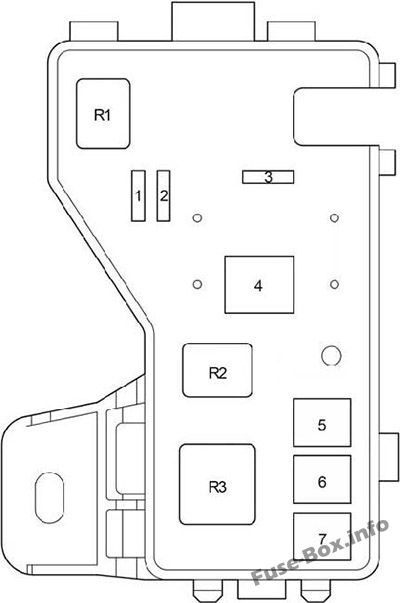

Zusätzlicher Sicherungskasten (1ZZ-FE, 3ZZ-FE)
Motorraum-Zusatzsicherungskasten (1ZZ-FE, 3ZZ-FE)
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | EFI NR.1 | 10 | Tempomat, Motorsteuerung |
| 2 | EFI NR.2 | 7,5 | Motorsteuerung |
| 3 | VSC | 25 | VSC |
| 3 | Abs | 25 | Abs |
| 4 | ALT | 100 | IG1-Relais, HECK-Relais, SEAT HTR-Relais, „H-LP CLN“, „AMI NO.1“, „RDI“, „CDS“, „VSC“ (50A), „VSC“ (25A), „ABS“ ( 40A), „ABS“ (25A), „H/CLN“, „RR DEF“, „AMI NO.2“, „RR FOG“, „S/ROOF“, „STOP“, „P/POINT“, “ Sicherungen FR FOG“, „OBD2“, „DOOR“ |
| 5 | VSC | 50 | VSC |
| 5 | Abs | 40 | Abs |
| 6 | AMI NR.1 | 50 | „ACC“, „CIG“, „RAD NO.1“, „ECU-B NO.1“, „FL P/W“, „FR P/W“, „RL P/W“, „RR P/W „ |
| 7 | H-LP CLN | 30 | Scheinwerferreiniger |
| Relais | |||
| R1 | EFI HAUPT | ||
| R2 | IG2 | Zündung | |
| R3 | AMT |
Zusätzlicher Sicherungskasten (1CD-FTV)
Motorraum zusätzlicher Sicherungskasten (1CD-FTV)
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | RFGHTR | 30 | Leistungsheizer (Heißgastyp) |
| 2 | HTR Nr. 2 | 50 | Leistungsheizer (elektrischer Typ) |
| 3 | HTR Nr. 1 | 50 | Leistungsheizer (elektrischer Typ) |
| 4 | GLÜHEN | 80 | Glühkerze |
| 5 | ALT | 140 | IG1-Relais, HECK-Relais, SEAT HTR-Relais, „H-LP CLN“, „AMI NO.1“, „RDI“, „CDS“, „VSC“ (50A), „VSC“ (25A), „ABS“ ( 40A), „ABS“ (25A), „H/CLN“, „RR DEF“, „GLOW“, „HTR NO.1“, „HTR NO.2“, „RFGHTR“, „AMI NO.2“, „RR FOG“, „S/ROOF“, „STOP“, „P/POINT“, „FR FOG“, „OBD2“, „DOOR“ Sicherungen |
| Relais | |||
| R1 | RFG HTR | Leistungsheizer (Heißgastyp) | |
| R2 | HTR Nr. 2 | Leistungsheizer (elektrischer Typ) | |
| R3 | HTR Nr. 1 | Leistungsheizer (elektrischer Typ) |

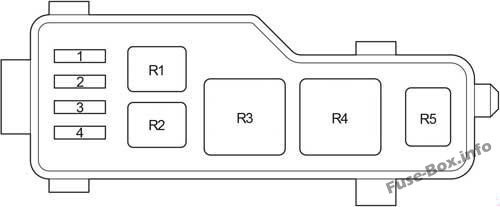

Relaisbox
Motorraum-Relaisbox
| № | Name | Ampere | Schaltkreis |
|---|---|---|---|
| 1 | H-LP HALLO LH | 10 | Linker Scheinwerfer (Fernlicht) |
| 2 | H-LP HI RH | 10 | Rechter Scheinwerfer (Fernlicht), Kombiinstrument |
| 3 | H-LP LH | 10 | Linker Scheinwerfer (Abblendlicht) |
| 4 | H-LP RH | 10 | Rechter Scheinwerfer (Abblendlicht) |
| Relais | |||
| R1 | HORN | Horn | |
| R2 | F-HTR | Kraftstoffheizung | |
| R3 | H-LP | Scheinwerfer | |
| R4 | DIM | Dimmer | |
| R5 | LÜFTER Nr. 2 | Elektrischer Lüfter |
