In diesem Artikel haben wir die neunte Generation Toyota Corolla (E120 / E130) betrachten, produziert von 2003 bis 2008 Hier finden Sie Sicherungskasten Diagramme von finden Toyota Corolla 2003, 2004, 2005, 2006, 2007 und 2008 , Informationen über die Lage der Sicherungstafeln im Fahrzeug und die Zuordnung der einzelnen Sicherungen (Sicherungsbelegung).
der Inhalt
Sicherungsanordnung Toyota Corolla 2003-2008
Die Sicherungen des Zigarettenanzünders (Steckdose) im Toyota Corolla sind die Sicherungen #32 „CIG“, #25 „AM1“ und #30 „P/POINT“ im Sicherungskasten der Instrumententafel.
Sicherungskasten im Fahrgastraum

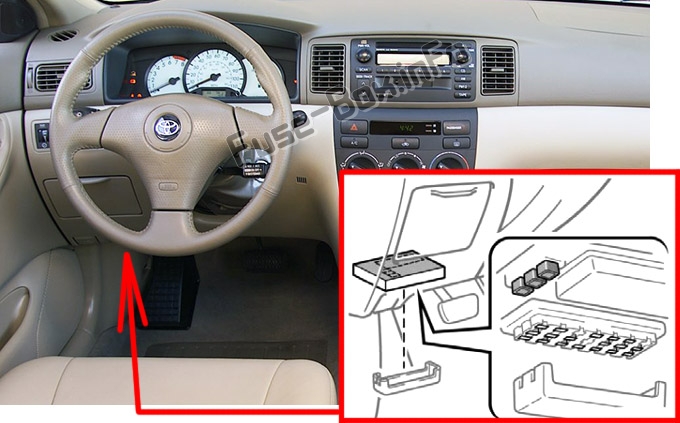

Lage des Sicherungskastens
Der Sicherungskasten befindet sich unter der Fahrerseite der Instrumententafel.

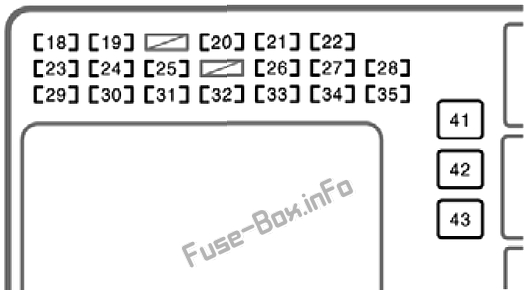

Sicherungskastendiagramm
ad vertisements
Belegung der Sicherungen in der Instrumententafel
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 18 | SCHWANZ | 15A | Rückleuchten, Kennzeichenleuchten, Instrumententafelleuchten, Kombiinstrumentleuchten |
| 19 | OBD | 7,5A | On-Board-Diagnosesystem |
| 20 | P/W | 30A | Keine Schaltung |
| 21 | WISCHER | 25A | Scheibenwischer |
| 22 | AM2 | 15A | Ladesystem, Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Startsystem, SRS-Airbagsystem |
| 23 | STOPPEN | 15A | Bremslichter, hoch montiertes Bremslicht, Antiblockiersystem, Schaltsperren-Steuerungssystem, Mehrkanal-Kraftstoffeinspritzsystem/sequentielles Mehrkanal-Kraftstoffeinspritzsystem, Tempomat |
| 24 | TÜR | 25A | Elektrisches Türschlosssystem |
| 25 | AM1 | 25A | Sicherung „CIG“ |
| 26 | ECU-IG | 10 A | Elektrisches Kühlgebläse, Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrolle, Bremsassistenzsystem, Schaltsperrenkontrollsystem, Geschwindigkeitsregelsystem |
| 27 | RR WISCHER | 15A | Keine Schaltung |
| 28 | Klimaanlage | 10 A | Klimaanlage |
| 29 | INV | 15A | Keine Schaltung |
| 30 | P/PUNKT | 15A | Steckdose (in der Heckkonsolenbox) |
| 31 | ECU-B | 10 A | Tagfahrlichtsystem |
| 32 | CIG | 15A | Steckdose (an der Instrumententafel) oder Zigarettenanzünder, Auto-Audiosystem, Uhr, elektrische Rückspiegelsteuerung, Schaltsperre-Steuerungssystem |
| 33 | MESSGERÄT | 10 A | Anzeigen und Anzeigen, Klimaanlage, Tagfahrlichtsystem, Ladesystem, automatischer Blendschutz-Innenspiegel, elektrische Fensterheber, Geschwindigkeitsregelanlage, Heckscheibenheizung, Rückfahrscheinwerfer, Beifahrer-Sicherheitsgurt-Warnleuchte |
| 34 | WASCHMASCHINE | 15A | Scheibenwaschanlage |
| 35 | M-HTR/DEF I-UP | 10 A | Motorsteuerungssystem |
| 41 | HTR | 40A | Klimaanlage |
| 42 | DEF | 40A | Heckscheibenheizung, Sicherung „M-HTR/DEF I-UP“ |
| 43 | ENERGIE | 30A | Elektrische Fensterheber, elektrisches Monddach |
Motorraum-Sicherungskasten

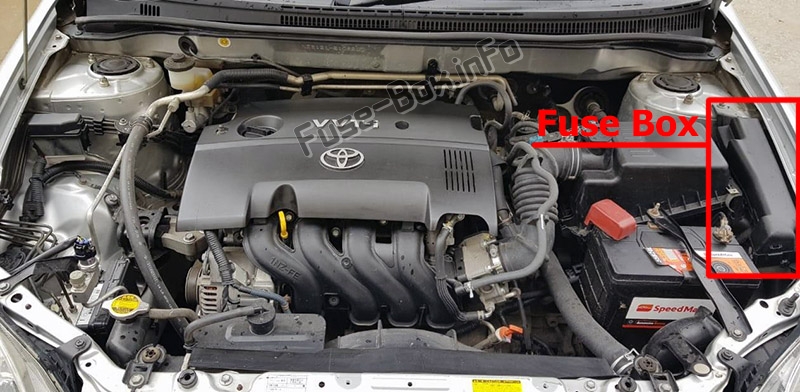

Lage des Sicherungskastens
ad vertisements

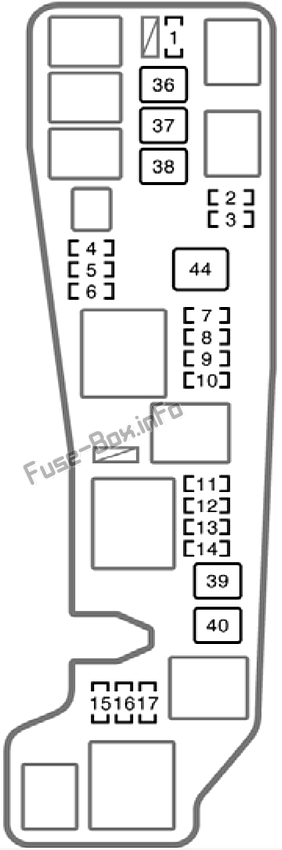

Sicherungskastendiagramm
Belegung der Sicherungen im Motorraum
| № | Name | Ampere | Beschreibung |
|---|---|---|---|
| 1 | NEBEL | 15A | Nebelscheinwerfer |
| 2 | KOPF LH UPR | 10 A | Scheinwerfer links (Fernlicht) |
| 3 | KOPF RECHTS UPR | 10 A | Rechter Scheinwerfer (Fernlicht), Fernlicht-Kontrollleuchte |
| 4 | ERSATZTEIL | 30A | Ersatzsicherung |
| 5 | ERSATZTEIL | 15A | Ersatzsicherung |
| 6 | ERSATZTEIL | 10 A | Ersatzsicherung |
| 7 | ETCS | 10 A | 2003-2004: Nicht verwendet; 2005-2008 (1ZZ-FE-Motor): Elektronische Drosselklappensteuerung |
| 8 | AMPERE | 30A | 2003-2004: Nicht verwendet; 2005-2008: Auto-Audiosystem |
| 9 | MAIN | 30A | Startsystem, Sicherung „AM2“ |
| 10 | KUPPEL | 15A | Auto-Audiosystem, Uhr, persönliche Beleuchtung, Innenbeleuchtung, Kofferraumbeleuchtung, Warnleuchte für offene Türen, drahtloses Fernbedienungssystem |
| 11 | HORN | 10 A | Horn |
| 12 | GEFAHR | 10 A | Notblinker, Blinker |
| 13 | EFI | 15A oder 20A | Multiport-Kraftstoffeinspritzanlage/sequentielle Multiport-Kraftstoffeinspritzanlage, Abgasreinigungsanlage, Sicherung „EFI2“; (1ZZ-FE-Motor – 20A; 2ZZ-GE-Motor – 15A) |
| 14 | ALT-S | 5A | Ladestation |
| fünfzehn | KOPF LH LWR | 10 A | Scheinwerfer links (Abblendlicht) |
| 16 | KOPF RH LWR | 10 A | Rechter Scheinwerfer (Abblendlicht) |
| 17 | EFI2 | 15A | 2003-2004: Nicht verwendet; 2005-2008 (1ZZ-FE-Motor): Multiport-Kraftstoffeinspritzsystem/sequentielles Multiport-Kraftstoffeinspritzsystem, Abgasreinigungssystem |
| 36 | ABS Nr.1 | 30A | 2003-2004: Antiblockiersystem; 2005-2008: Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrolle, Bremsassistenzsystem |
| 37 | RDI-FAN | 30A | Elektrischer Lüfter |
| 38 | ABS Nr.2 | 40A oder 50A | Ohne Fahrzeugstabilitätskontrollsystem (40A): Antiblockiersystem;
Mit Fahrzeugstabilitätskontrollsystem (50A): Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Bremsassistent; |
| 39 | KOPF HAUPT | 40A | Sicherungen „HEAD LH UPR“, „HEAD RH UPR“, „HEAD LH LWR“ und „HEAD RH LWR“ |
| 40 | LUFTPUMPE | 50A | 2003-2004: Nicht verwendet; 2005-2006 (2ZZ-GE-Motor): Abgasreinigungssystem; 2007-2008: Nicht verwendet |
| 44 | ALT | 100A | Ladesystem, „ABS NO.1“, „ABS NO.2“, „RDI FAN“, „FOG“, „HTR“, „AM1“, „POWER“, „DOOR“, „ECU−B“, „TAIL „, „STOP“, „P/POINT“, „INV“ und „OBD“ Sicherungen |
